Oracle JDeveloperを使用したデータベース開発

目的

このチュートリアルでは、JDeveloperを使用してオンラインおよびオフラインでデータベース開発を実行する方法について説明します。具体的には、UMLクラス図を使用して論理モデルを作成し、これを物理モデルへと変換します。また、データベース定義に対してリバース・エンジニアリングを実行し、表テンプレートを使用して新しい表定義を作成します。
バージョニング・ツールとしてSubversionを使用し、各種のコンポーネント定義を比較します。また、データベース内のPL/SQLオブジェクトを作成しテストする方法についても学習します。

所要時間

約50分

トピック

このチュートリアルでは、以下のトピックについて説明します。

	概要
	シナリオ
	前提条件
	モデル・プロジェクトの作成
	UMLクラス・モデルを使用した論理モデリング
	クラス・モデルからデータベース・モデルへの変換
	データベースからデータベース・モデルへのリバース・エンジニアリング
	アプリケーションのバージョニング
	論理モデルと物理モデルの比較
	バージョン・コピー間でのデータベース・オブジェクトの比較
	表テンプレートの作成
	データベース・レポートの作成
	データベース内のPL/SQLオブジェクトの作成とデバッグ
	まとめ

スクリーンショットの表示

このアイコンの上にカーソルを置くと、すべてのスクリーンショットがロードし、表示されます。（警告：すべてのスクリーンショットが同時にロードされるため、ご使用のインターネット接続によってはレスポンス・タイムが遅くなる場合があります。）

注：各手順に関連したスクリーンショットのみを表示する場合は、それぞれの手順にあるアイコンの上にカーソルを置いてください。スクリーンショットをクリックすると、非表示になります。

概要

このチュートリアルでは、JDeveloperのデータベース機能を使用して、次の作業を実行します。

	クラスのモデル化と、データベース定義への変換
	データベース定義からデータベース・モデルへのリバース・エンジニアリング
	バージョニング・ツールとしてのSubversionの使用
	論理データベース・モデルと物理データベース・モデルの比較
	バージョン・コピー間でのデータベース・オブジェクトの比較
	表テンプレート定義の作成と使用
	カスタマイズ・レポートの作成
	データベース内のPL/SQLオブジェクトの作成、テスト、デバッグ

1.	Oracle JDeveloper 11g Version 11.1.1.2.0にアクセスできるか、またはインストール済みであること。この製品はOracle Technology Networkからダウンロードできます。
2.	Oracle Fusionスキーマにアクセスできるか、またはインストール済みであること。このOracle by Example（OBE）では、Fusion Order Demo（FOD）スキーマを使用します。手順に従い、サンプル・スキーマをダウンロードおよびインストールします。手順は以下の場所から入手できます。 http://www.oracle.com/technology/obe/obe11jdev/11/common/connection11g.htm
3.	「スタート」→「すべてのプログラム」 →「Oracle Fusion Middleware 11.1.1.2.0」→「JDeveloper Studio 11.1.1.2.0」を選択して、Oracle JDeveloperを起動します。 Migrate User Settingsダイアログ・ボックスが表示されたら、「NO」をクリックします。ユーザー・ロールを選択するプロンプトが表示されたら、「Database Edition」を選択します。 Oracle Usage TrackingプロンプトとTip of the Dayウィンドウを終了します。
4.	JDeveloper IDEが表示されます。

1.	アプリケーション・ナビゲータで「New Application」リンクをクリックします。
2.	Create Generic Applicationダイアログで、アプリケーション名をApplication1からDBModelingに変更します。新しいアプリケーション名に合わせてディレクトリは自動的に変更されます。 Generic Applicationテンプレートが選択されていることを確認して、「Next」をクリックします。
3.	ウィザードのステップ2で、プロジェクト名にLogicalModelと入力し、Project Technologiesタブから「Database (Offline)」および「UML」を選択したら、「」をクリックしてSelectedペインに移動します。「Finish」をクリックします。
4.	Save Allアイコン「」をクリックして、作業内容を保存します。以降、チュートリアルの残りの部分においても定期的に作業内容を保存してください。

	クラス・モデル図向けの環境の準備
	クラス・モデル図の作成
	クラス・モデルの拡張

1.	アプリケーション・ナビゲータで「Model」プロジェクトを右クリックし、コンテキスト・メニューから「New」を選択して新規ギャラリを表示します。
2.	カテゴリ・リストでGeneralが開かれていない場合は、ここで開きます。「Diagrams」を選択します。項目リストから「Class Diagram」を選択し、「OK」をクリックします。
3.	Create Class Diagramダイアログで、NameをLogical Databaseに、 Packageをlogicalmodelに変更して、「OK」をクリックします。新規データベース・ダイアグラムが開きます。
4.	クラス図のプリファレンスを設定します。「Tools」→「Preferences」を選択します。
5.	Preferencesダイアログで「Diagrams」→「Class」の順に選択し、Edit Preferences forで「Class」を選択してから「Show Operations」の選択を解除します。これは、これから実行する論理データベース・モデリングでは必要ないためです。
6.	「Attributes」タブをクリックし、今回は必要ない「Show Visibility」の選択を解除します。また、「Sort Alphabetically」の選択も解除します。「OK」をクリックします。ここで設定したプリファレンスは、すべてのクラス図に適用されます。
7.	ダイアグラム領域の右側にコンポーネント・パレットが表示されます。コンポーネント・パレットには、このダイアグラムで使用できる要素が用意されています。コンポーネント・パレットが表示されていない場合は、「View」 →「Component Palette」の順に選択してコンポーネント・パレットを開きます。

1.	コンポーネント・パレットでClassコンポーネント「」を選択し、ダイアグラム上にドラッグ・アンド・ドロップします。名前をProduct Baseに変更します。
2.	この操作を繰り返し、さらに2つのクラス（WarehouseおよびWarehouse Stock Level）を作成します。
3.	インプレース編集を使用して、クラスに属性を追加します。 Product Baseクラスを1 回クリックして位置を選択します（青色に変わります）。再度クリックして編集モードに切り替えたら（ダブルクリックしないでください）、< 属性名>:<データベース型>の形式で上書きしてName : Stringに変更します。
4.	同様の操作を繰り返して、次のイメージのとおりに属性を作成します。
5.	「Product Base」クラスをダブルクリックしてプロパティを編集します。「Owned Attribute」ノードを開いて、作成した属性を表示します。「Name」ノードを開くと、定義可能な各種プロパティを参照できます。「OK」をクリックして終了します。
6.	コンポーネント・パレットで*1 to Associationアイコン「」をクリックしてから、Product Baseクラスをクリックして線を引き、WarehouseStockLevelsクラスをクリックします。この関連をダブルクリックしてプロパティを開き、「Owned End」ノードを開いて名前にstocked at**とofを入力します。「OK」をクリックします。
7.	WarehouseとWarehouseStockLevels間の1対多関連について上記ステップを繰り返し、holder ofおよびatという名前を付けます。

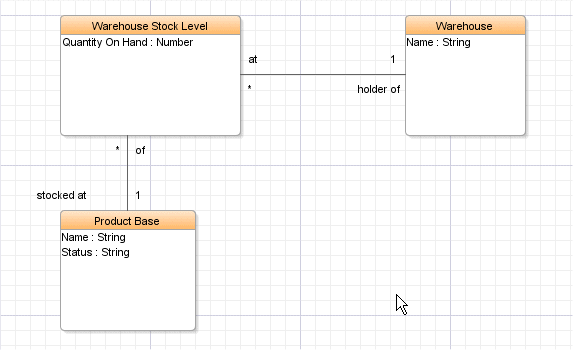

8.	ダイアグラムは、次のように表示されます。

1.	「Warehouse StockLevel」を選択し、Quantity on Handの下の行をクリックして新しい属性としてReorder Level: NumberとReorder Quantity: Numberを追加します。
2.	コンポーネント・パレットからダイアグラムに新規クラス（）を追加し、Stock Reorderという名前を付けます。
3.	インプレース編集を使用して、Date Reordered: DateおよびDate Delivered: Dateという2つの属性をクラスに追加します。
4.	コンポーネント・パレットで*1 to Associationアイコン「」をクリックしてから、「Warehouse」クラスをクリックして線を引き、「Stock Reorder」クラスをクリックします。「endWarehouse」関連をクリックし、Nameフィールドをreplenish byに変更します。ダイアグラムの別の部分をクリックして関連の選択を解除してから、「endWarehouse」関連端をクリックし、プロパティ・インスペクタでNameにreplenish byを入力します。「endStock Reorder」関連端をクリックし、プロパティ・インスペクタでreordered for**という名前を入力します。
5.	上記ステップを繰り返してWarehouse Stock LevelおよびStock Reorder間に関連を作成してon behalf ofという名前を付け、この関連の両端にそれぞれrecipient ofとon behalf ofという名前を付けます。
6.	ダイアグラムは次のように表示されます。
7.	コンポーネント・パレットからダイアグラムに新規クラス（）を追加し、Manualという名前を付けます。 Reorder Quantity: Numberという属性を追加します。
8.	コンポーネント・パレットのGeneralizationアイコン（）を使用して、ManualクラスからStock Reorderクラスへと線を引きます。
9.	コンポーネント・パレットからダイアグラムに新規クラス（）を追加し、Automaticという名前を付けます。
10.	コンポーネント・パレットのGeneralizationアイコン（）を使用して、AutomaticクラスからStock Reorderクラスへと線を引きます。 Stock Reorderは、ManualクラスとAutomaticクラスの汎化クラスです。この概念は、サブタイプを使用して'データベース指向表現'にも実装できます。
11.	「Manual」クラスを選択し、Stock Reorderクラス内にドロップします。
12.	このモデルでは内部と外部の両方からの混合汎化表現が可能ですが、モデルを分かりやすくするため、いずれかの表記規則（内部または外部）を選び、一貫してそれに従うことを推奨します。「Automatic」クラスを選択し、Stock Reorderクラス内にドロップします。この2つのサブクラスをスーパークラス内に配置したことは、単なる視覚的効果にすぎず、モデルに対する意味的な変更はありません。この2つの汎化は、在庫を再注文する際の方法を表しています。データベース・モデリング用語では、これらはStock Reorderのサブタイプになります。
13.	ダイアグラムのレイアウトを次のように変更します。

1.	メイン・メニューから「Edit」→「Select All」の順に選択し、ダイアグラム内のすべてのクラスを選択します。
2.	いずれかのクラスを右クリックし、コンテキスト・メニューから「Transform」→「New Diagram」の順に選択します。
3.	Transformダイアログで「UML to Offline Database Objects」を選択します。 Database Edition以外のロールでJDeveloperを起動した場合、ここに表示されるオプションは異なります。「OK」をクリックします。
4.	Offline Database Objects from UML Class Modelダイアログで、Offline Databaseフィールドの横にある「New」ボタンをクリックします。 Create Offline Databaseダイアログで、名前にStockLevelと入力し、デフォルト・スキーマにFODと入力します。「OK」をクリックします。
5.	1つ前のダイアログに戻り、「Default Schema」を選択して「Next」をクリックします。
6.	次のオプションを選択します。 Capitalize the UML name Insert underscores between lower and uppercase letters Attempt to pluralize table names Invert UML association 「Next」をクリックします。
7.	「Transform only root classes, inheriting from specialized classes」オプションを選択します。「Next」をクリックします。
8.	「STOCK_REORDERS」を開き、MANUALサブタイプとAUTOMATICサブタイプの識別子としてSTOCK_REORDERS_TYPE列が追加されていることを確認します。「Next」→「Finish」をクリックします。
9.	Create Database Diagramダイアログで名前にLogicalDBModelと入力したら、パッケージ名はデフォルトのlogicalmodelのままにします。「OK」をクリックします。
10.	メイン・メニューから「Edit」→「Select All」の順に選択し、いずれかの表を右クリックして「Optimize Shape Size」→「Height and Width」の順に選択します。新しいダイアグラムは次のようになります。
11.	ダイアグラムを右クリックし、新しい表示方法として「Lay Out Shapes」→「Hierarchical (Left to Right)」を選択します。
12.	関連を右クリックしてコンテキスト・メニューから「Select All This Type」を選択し、再度右クリックして「Straighten Lines」を選択します。
13.	ダイアグラムは、次のように表示されます。

	データベース接続の作成
	データベース・コンポーネントからデータベース・モデルへのリバース・エンジニアリング

1.	論理モデルと物理モデルを区別するため、別のプロジェクトを作成します。メイン・メニューから「File」 →「New」を選択します。
2.	新規ギャラリで「General」ノードを開いて「Projects」カテゴリを選択し、項目から｢Generic Project｣を選択します。「OK」をクリックします。
3.	プロジェクト名にPhysicalModelと入力したら、「Database (offline)」を選択済みテクノロジー（Selected）に移動します。「Finish」をクリックします。
4.	アプリケーション・ナビゲータで、「PhysicalModel」プロジェクトを右クリックして、コンテキスト・メニューから「New」を選択します。
5.	新規ギャラリで、「Diagrams」と「Database Diagram」を選択します。「OK」をクリックします。
6.	Create Database Diagramダイアログで名前にFOD_Physical と入力したら、パッケージ名はデフォルトのphysicalmodelのままにします。「OK」をクリックします。
7.	Application Resourcesアコーディオンを開き、「Connections」→ 「Database」→「FOD」→「Tables」の順にノードを開いたら、「PRODUCTS_BASE」、「WAREHOUSES」、「WAREHOUSE_STOCK_LEVELS」を複数選択します。選択した表をダイアグラムにドロップすると、これらの表がインポートされます。
8.	Specify Locationダイアログで、「Copy Objects to Project」オプションを選択して、Offline Databaseフィールドの横にある「New」ボタンをクリックします。 Create Offline Databaseダイアログで、名前にFOD_Physicalと入力し、デフォルト・スキーマにFODと入力したら、「Initialize Default Templates」オプションの選択を解除します。「OK」をクリックし、もう一度「OK」をクリックします。
9.	ダイアグラムを右クリックし、コンテキスト・メニューから「Lay Out Shapes」→「Row」の順に選択します。「OK」をクリックします。
10.	WAREHOUSES表にSTOCK_VALUE: NUMBER(15,2)列を追加します。この列をWAREHOUSE_NAMEの下に移動します。 (STOCK_VALUE = (各ProductのQuantity on Hand) x (原価))になりますが、これはさまざまな方法で実装できます。
11.	Save All「」をクリックして、作業内容を保存します。
12.	ダイアグラムは、次のように表示されます。

1.	メイン・メニューから「Versioning」→「Create Local Repository」を選択します。
2.	Create Subversion Repositoryダイアログで、新しいリポジトリ・パスとしてrepositoryと入力し、接続名としてMyRepositoryを指定します。
3.	バージョニング・ナビゲータが開きます。「Subversion」ノードをクリックして、新しいリポジトリが表示されていることを確認します。
4.	テスト用のローカル・リポジトリを右クリックし、コンテキスト・メニューから「New Remote Directory」を選択します。
5.	Create Remote Directoryダイアログで、ディレクトリ名にtrunkと入力し、コメントにmain root folder for applicationsと入力します。「OK」をクリックします。
6.	SVN Console Logに、このコマンド用に発行されたステートメントが表示されます。バージョニング・ナビゲータに新しいエントリが作成されています。
7.	メイン・メニューから「Versioning」→「Version Application」を選択します。
8.	Import Subversionウィザードが開いたら、「Next」をクリックして Welcomeページをスキップします。ステップ2で、リポジトリ接続に「MyRepository」を選択し、パスとして「trunk」を選択します。「Next」をクリックします。
9.	ステップ3では、現在の作業領域の場所がデフォルトで表示されます。コメントとしてVersioned DB Modeling applicationを追加します。「Next」をクリックします。右側に表示されているリストは、アプリケーションのインポート時に適用されるデフォルト・フィルタです（たとえば、コンパイル済みクラスはインポートされません。'/classes/'エントリを参照してください）。ステップ4で、再度「Next」をクリックします。
10.	Optionsページで｢Perform Checkout｣を選択します。「Next」に続き、「Finish」をクリックします。 Subversionコントロールへファイルをインポートするプロセスが開始されます。
11.	アプリケーション・ナビゲータは、次のように表示されます。

1.	はじめに、LogicalModelプロジェクトとPhysicalModelプロジェクト間の依存関係を作成します。「LogicalModel」プロジェクト・ノードを右クリックし、コンテキスト・メニューから「Project Properties」を選択します。「Dependencies」ノードを選択して、「Edit Dependencies」ボタンをクリックします。 Edit Dependenciesダイアログで、PhysicalModelプロジェクトの「Build Output」チェック・ボックスを選択します。「OK」をクリックし、もう一度「OK」をクリックします。
2.	次に、2つのオフライン・データベース（StockLevelとFOD_Physical）間の依存関係を作成します。「LogicalModel」 →「Offline Data Sources」の順に開き、「StockLevel」オフライン・データベースを右クリックして、コンテキスト・メニューから「Properties」を選択します。「Dependencies」ノードを選択してAddボタン「」をクリックします。Offline Databaseダイアログで、プロジェクトに「PhysicalModel」を選択し、オフライン・データベースとして「FOD_Physical」を選択します。「OK」をクリックし、もう一度「OK」をクリックします。
3.	オフライン・データベース・ソースから「StockLevel」を右クリックし、「Copy to Project」を選択します。 'Copy to Project'を使用すると、'ソース'データベース（オフラインまたはオンライン）のデータベース・オブジェクトを別のオフライン・データベースのオブジェクトに対して、コピー、比較、およびマージできます。この例では、StockLevelオフライン・データベースとFOD_Physicalオフライン・データベースを比較します。別のオンライン・データベースに対して同じ機能を実行するには、'Generate'メニュー・オプションを使用します。
4.	Copy Database Objects to a Projectウィザードで「Source from project 」を選択し、オフライン・データベースとして「StockLevel」が選択されていることを確認します。「Next」をクリックします。
5.	次のステップで、プロジェクトに「PhysicalModel」を選択し、オフライン・データベースに「FOD_Physical」を選択します。「Next」をクリックします。
6.	Object Pickerページで「STOCK_REORDERS」と「WAREHOUSE_STOCK_LEVELS」を選択したら、右矢印ボタンを使用して選択済みペインに移動します。「Next」をクリックします。
7.	Choose Operationページで、「ALTER」と「Manual Reconcile」を選択します。こうすることで、物理モデルに対する変更を事前に確認できます。「Next」をクリックします。
8.	提示されたすべての変更を確認します。論理モデルと物理モデルにおける相違点に注意します。
9.	物理モデルにはSTOCK_REORDERS表が存在せず、双方のモデルのWAREHOUSE_STOCK_LEVELS表には複数の相違点があることを確認します。
10.	WAREHOUSE_STOCK_LEVELS表の相違点について詳しく確認します（たとえば、論理モデルのquantity_on_hand列には正しい数値精度が指定されておらず、 WAREHOUSE_STOCK_LEVELS論理表に監査列がありません）。
11.	論理モデルのWAREHOUSE_STOCK_LEVELS表に存在するが物理モデルには存在しない列を、右矢印ボタンを使用して移動します。物理モデルに新しく追加された列には(add)コメントが追加されることを確認します。
12.	物理モデルのSTOCK_REORDERS表も移動します。「Next」をクリックします。
13.	サマリー・レポートを確認し、「Finish」をクリックします。
14.	アプリケーション・ナビゲータにSTOCK_REORDERS表が表示されています。
15.	再度、FOD_Physical.dbダイアグラムを開きます。ダイアグラムに表示されるのはオフライン・オブジェクトであるため、WAREHOUSE_STOCK_LEVELS表に新しい列が表示されています。
16.	ナビゲータで、「STOCK_REORDERS」を選択して、ダイアグラムにドロップします。
17.	ダイアグラムを右クリックし、コンテキスト・メニューから「Lay Out Shapes」→「Row」の順に選択します。
18.	ダイアグラムは次のように表示されます。
19.	変更を保存します。

1.	はじめに、アプリケーションに対して行ったすべての変更をSubversionリポジトリに反映させる必要があります。メイン・メニューから「Versioning」→「Pending Changes」の順に選択します。
2.	Pending Changesウィンドウに、各種コンポーネントのステータスが表示されます。 Outgoingタブに、新規ファイルと最後のコミット以降に変更されたすべてのファイルのリストが表示されます。 Pending Changesメニューがグレーアウトされている場合は、ナビゲータでいずれかのアプリケーション・ノードを選択してから再試行してください。
3.	「Candidates」タブをクリックし、アプリケーションに追加された新規ファイルのうち、バージョン管理対象になっていないファイルを表示します。 STOCK_REORDERS表は、まだバージョン管理されていません。
4.	メイン・メニューから「Versioning」→「Commit Working Copy」の順に選択します。
5.	Commit Working Copyダイアログで、「OK」をクリックします。バージョニングにおけるベスト・プラクティスとして、コミットする際は常にコメントを残します。
6.	「Candidates」タブをクリックして「STOCK_REORDERS」表を選択したら、Addボタン「」をクリックしてSTOCK_REORDERS表を Outgoingタブに移動します。
7.	Outgoingタブで「STOCK_REORDERS」表を選択したら、「Commit」ボタンをクリックしてこの表をバージョニングします（この方法で、要素をSubversionのバージョン管理下に置くこともできます）。 Commit Resourcesダイアログで、「OK」をクリックしてコミットを実行します。
8.	ここまでで、warehouse_stock_levelsに加えた変更をバージョン間で比較する準備が整いました。アプリケーション・ナビゲータで「warehouse_stock_levels」を右クリックし、コンテキスト・メニューから「Compare with」→「Other revision」の順に選択します。
9.	上部のペインの左側で最初のリビジョン（もっとも小さい数字）を選択し、右側で作業中コピーを選択します。下部ペインでノードを開き、IDEに現在保存されているコピーと初期リビジョンの間での変更点を確認します。
10.	変更を保存します。

1.	アプリケーション・ナビゲータで「PhysicalModel」ノードを右クリックし、コンテキスト・メニューから「New」を選択します。
2.	新規ギャラリで、「Database Tier」→「Offline Database Objects」カテゴリを選択し、「Offline Database」項目を選択します。「OK」をクリックします。
3.	Create Offline Databaseダイアログで、オフライン・データベース名としてDB_TEMPLATESと入力し、デフォルト・スキーマにTEMPLATESと入力します。「OK」をクリックします。
4.	新しいデータベースがナビゲータに表示されます。
5.	「DB_TEMPLATE」を右クリックし、コンテキスト・メニューから「Properties」を選択します。
6.	Edit Offline Databaseダイアログで、「Default Templates」ノードを選択します。デフォルト・スキーマとスキーマの両方に「TEMPLATES」を選択し、オブジェクトに「Tables」を選択します。 Nameフィールドの横にあるAddボタン「」をクリックします。
7.	Create TableダイアログでNameにTemplate_Tableを入力したら、既存のColumn1列のタイプを「Number」に変更し、「Primary Key」を選択します。「Advanced」チェック・ボックスを選択します。
8.	「Primary Key」ノードをクリックし、COLUMN1が主キーになっていることを確認します。
9.	「Column Sequences」を選択し、「Populate Column from a Sequence on insert」をクリックします。 Sequence NameとTriggerに生成された名前は、デフォルトのままにします。シーケンスとトリガーには、TEMPLATE_TABLE_xxxのように表名を反映した名前が付けられています。「OK」をクリックします。再度「OK」をクリックします。
10.	変更を保存します。
11.	「TEMPLATE_TABLE_TRG」エントリをダブルクリックして、ファイル・コンテンツを編集します。生成されたPL/SQLコードを確認します。
12.	オフライン・データベース間の依存関係を作成します。「FOD_Physical」ノードを右クリックし、コンテキスト・メニューから「Properties」を選択します。
13.	Edit Offline Databaseで、「Dependencies」を選択して、Addボタン「」をクリックします。
14.	「DB_TEMPLATES」データベースが選択されていることを確認し、「OK」をクリックします。これにより依存関係が作成されるため、DB_TEMPLATESオフライン・データベースのテンプレートをFOD_Physicalで使用できます。 Edit Offline Databaseダイアログで、「Default Templates」と「Tables」を選択します。ドロップダウン・リストから、スキーマに「TEMPLATES」を選択し、名前に「TEMPLATE_TABLE」を選択します。「OK」をクリックします。
15.	FOD_Physicalダイアグラムを開きます。はじめに作成したすべての表には監査列（CREATED_BY、CREATION_DATE、LAST_UPDATED_BY、LAST_UPDATE_DATE）が含まれています。テンプレート表にも、これらの列を作成する必要があります。
16.	「TEMPLATE_TABLE」をナビゲータからドラッグしてダイアグラム上にドラッグします。
17.	ダイアグラムのWAREHOUSES表へ移動し、[Ctrl]を押しながらクリックして4つの監査列を選択します。監査列が表示されない場合、マウスを表の右側に動かして縦方向のスクロールバーを表示します。監査列が表示されるまで、下方向にスクロールします。
18.	選択した4つの列をダイアグラムにドラッグして[Ctrl]を押しながらテンプレート表にドロップし、列をコピーします。変更を保存します。表に列をドラッグする場合、次のように[Ctrl]または[Shift]を使用してドロップする必要があります。列のコピー：ドラッグして[Ctrl]を押しながらドロップ列の移動：ドラッグして[Shift]を押しながらドロップ
19.	ダイアグラムの「TEMPLATE_TABLE」を右クリックし、「Cut」を選択してダイアグラムから削除します。ここまでで、テンプレート表を使用して新規表を作成する準備が整いました。
20.	ダイアグラムに新規表を作成して、テンプレートをテストします。コンポーネント・パレットから「Table」ボタンをドラッグしてダイアグラムにドロップします。デフォルト列が作成されることを確認します。
21.	Specify Locationダイアログで、「Application Project」と「FOD_Physical」オフライン・データベースを選択します。「OK」をクリックします。
22.	表の作成にはテンプレート表の定義が使用されるため、監査列と主キーが追加されています。ナビゲータにはシーケンス・ファイルとトリガー・ファイルが作成されていることを確認します。

1.	アプリケーション・ナビゲータで、「PhysicalModel」プロジェクトを右クリックして、コンテキスト・メニューから「New」を選択します。
2.	New Galleryにおいて、Categoriesリストの「Database Tier」を開き、「Offline Database Objects」を選択します。 Itemsリストで「Report」を選択し、「OK」をクリックします。
3.	Create Reportダイアログで、File Nameにmissing audit columnと入力します。
4.	Offline Databaseタブで、「FOD_Physical」を選択します。
5.	「Query Definition」タブをクリックします。次のステートメントをコピーしてSQLペインに貼り付けます。 SELECT T.NAME FROM DB_TABLES T WHERE NOT EXISTS (SELECT 1 FROM DB_COLUMNS C WHERE C.PARENT_ID = T.ID AND C.NAME = 'CREATION_DATE') この問合せにより、CREATION_DATE列を含まない表の名前が返されます。「Check Syntax」ボタンをクリックし、問合せを検証します。
6.	「Query Definition」ノードを開き、すべての子ノードを開いてどのように問合せを構築するかを確認します。
7.	「Publish Report」（デフォルトでは、レポートはログ・ウィンドウのみに出力されます）と「HTML」を選択し、Output File Nameにmissingauditcolreportと指定したら、残りはすべてデフォルトのままにします。「OK」をクリックします。
8.	アプリケーション・ナビゲータに新しいレポート定義が表示されます。変更を保存します。「missing audit column」を右クリックし、コンテキスト・メニューから「Run」を選択します。レポートの実行が開始されます。
9.	ログ・ウィンドウにレポート結果が表示されます。
10.	先ほどのステップで'HTML'を指定したため、レポートが実行されるとHTMLバージョンのレポートが生成され、アプリケーション・ナビゲータに表示されます。「missingauditcolreport」をダブルクリックして開きます。この後で、CSSを追加してレポートを編集し、チーム・メンバーへ配布するか、または中央で公開することもできます。

	FODへのデバッグ権限の付与
	SQLスクリプトの実行によるオブジェクト・タイプの作成
	PL/SQLパッケージの直接的な作成
	PL/SQLファンクションのテストおよびデバッグ

1.	FODに権限を設定するには、メイン・メニューから「Tools」→「Database」 →「SQL Worksheet」を選択します。
2.	Select Connectionダイアログで、「OK」をクリックしてFOD(DBModeling)接続を受け入れます。
3.	SQL Worksheetウィンドウで、connect system/oracle;と入力します（システム名およびパスワードを提供することで、使用している環境でDBA文を発行できるようにします）。次に、grant debug connect session to fod;と入力します。
4.	Execute Scriptアイコン「」をクリックし、2つの文を実行します。 Script Outputウィンドウにエラーが表示されていないことを確認します。

1.	SQLスクリプトを作成するには、アプリケーション・ナビゲータで「PhysicalModel」プロジェクトを右クリックし、「New」を選択して新規ギャラリを開きます。
2.	Categoriesリストで「Database Tier」を開き、「Database Files」を選択して、Itemsリストで「SQL File」を選択します。「OK」をクリックします。
3.	Create SQL Fileダイアログで、File Nameをorder_items_rec.sqlに変更して、「OK」をクリックします。コード・エディタ内に新しい空のファイルが開きます。
4.	以下のコードをコピーして、ソース・ペインに貼り付けます。 REM REM Create object ORDER_ITEMS_REC REM CREATE or REPLACE type ORDER_ITEMS_REC as object ( ORDER_ID NUMBER(15), LINE_ITEM_ID NUMBER(3), PRODUCT_ID NUMBER(15), QUANTITY NUMBER(6), UNIT_PRICE NUMBER(8,2), CREATED_BY VARCHAR2(60), CREATION_DATE DATE, LAST_UPDATED_BY VARCHAR2(60), LAST_UPDATE_DATE DATE, OBJECT_VERSION_ID NUMBER(15) ); / show errors; 「SQL Worksheet」タブをクリックし、「FOD」接続を選択します。「Run Script」アイコンをクリックします。
5.	Script Outputウィンドウにエラーが表示されていないことを確認します。「Save All」をクリックして変更内容を保存します。
6.	接続ナビゲータのApplication Resourcesペインで「Database」→「FOD」 →「Types」の順にノードを開き、新しいオブジェクト・タイプORDER_ITEMS_RECを確認します。

1.	「Databases」タブをクリックして、データベース・ナビゲータを開きます（はじめて表示する場合は、メイン・メニューから「View」→「Database」→「Database Navigator」を選択します）。データベース・ナビゲータで、「DBModeling」→ 「FOD」の順にノードを開きます。「Packages」ノードを右クリックし、コンテキスト・メニューから「New Package」を選択します。
2.	Create PL/SQL Packageダイアログで、パッケージ名をORDER_ITEMS_FETCHに設定し、「OK」をクリックします。コード・エディタにORDER_ITEMS_FETCHパッケージが表示されます。
3.	コード・エディタで、ORDER_ITEMS_FETCHパッケージに既存する2行の間に次のコードを入力し、get_order_itemsファンクションを作成します。 FUNCTION get_order_items (order_id_no IN NUMBER, line_item_id_no IN NUMBER) RETURN ORDER_ITEMS_rec;
4.	ツールバーの「Save」アイコンをクリックして、修正したパッケージを保存します。ナビゲータにパッケージが表示され、パッケージがデータベースに格納されたことが分かります。
5.	「ORDER_ITEMS_FETCH」エントリを右クリックし、コンテキスト・メニューから「Create Body」を選択します。
6.	コード・エディタにパッケージ本体のテンプレートが開きます。
7.	コード・エディタのORDER_ITEMS_FETCHパッケージ本体の部分に、問合せを実行してorder_items_foundレコードに値を移入する次のコードを入力します（イタリック体ではない太字のコードのみを入力してください。イタリック体のコードはすでに入力されていますが、コードの場所を示すために以下に記載されています）。 PACKAGE BODY ORDER_ITEMS_FETCH AS FUNCTION get_order_items(order_id_no IN NUMBER, line_item_id_no IN NUMBER) RETURN ORDER_ITEMS_rec AS order_items_found order_items%rowtype; order_items_rtn order_items_rec; BEGIN /* TODO implementation required / SELECT INTO order_items_found FROM order_items WHERE order_items.order_id=order_id_no -- and order_items.line_item_id = line_item_id_no; order_items_rtn := order_items_rec (order_items_found.order_id, order_items_found.line_item_id, order_items_found.product_id, order_items_found.quantity, order_items_found.unit_price, order_items_found.created_by, order_items_found.creation_date, order_items_found.last_updated_by, order_items_found.last_update_date, order_items_found.object_version_id ); RETURN order_items_rtn; END get_order_items; END ORDER_ITEMS_FETCH; (注： RETURN NULL;行は削除してください。）
8.	コード・エディタ・ウィンドウで、コメント行の下に and order_items.line_item_id = line_item_id_no;という文を入力して、JDeveloperのコード・インサイト機能の使用法を確認しましょう。 and order_items.と入力するとポップアップ・ウィンドウが表示されます。ここから適切な構文を選択するだけで、文を完成できます。
9.	「Compile」アイコンをクリックして、パッケージ本体をコンパイルします。

Oracle JDeveloperを使用したデータベース開発

目的

トピック

スクリーンショットの表示

概要

シナリオ

前提条件

モデル・プロジェクトの作成

UMLクラス・モデルを使用した論理モデリ ング

クラス・モ デル図向けの環境の準備 クラス・モデル図の作成 クラス・モデルの拡張

クラス・モデルからデータベース・モデルへの変換

データベースからデータベース・モデルへのリバース・ エンジニアリング

データベー ス接続の作成 データベース・コンポーネントからデータベース・モデルへのリバース・エンジニアリング

アプリケーションのバージョニング

論理モデルと物理モデルの比較

バージョン・コピー間でのデータベース・オブジェクト の比較

表テンプレートの作成

データベース・レポートの作成

デー タベース内のPL/SQLオブジェクトの作成とデバッグ

まとめ

このアイコンの上にカーソルを置くと、すべてのスクリーンショットが非表示になります。

UMLクラス・モデルを使用した論理モデリング

クラス・モデル図向けの環境の準備

クラス・モデル図の作成

クラス・モデルの拡張

データベースからデータベース・モデルへのリバース・エンジニアリング

データベース接続の作成

データベース・コンポーネントからデータベース・モデルへのリバース・エンジニアリング

バージョン・コピー間でのデータベース・オブジェクトの比較

データベース内のPL/SQLオブジェクトの作成とデバッグ
