Configurando Istio Service Mesh no Oracle Cloud

Revisado por Elder Moraes

Por Rodrigo Cândido da Silva
Publicado em Janeiro 2019

Istio é uma plataforma aberta que fornece uma maneira uniforme de conectar, gerenciar e proteger microsserviços. Suporta o gerenciamento de fluxos de tráfego entre microsserviços, impondo políticas de acesso e agregando dados de telemetria, tudo sem exigir alterações no código fonte dos serviços. Ele funciona por meio de um proxy sidecar especial adicionado em cada serviço que intercepta toda a comunicação de rede entre eles, oferecendo as seguintes funcionalidades:

  • Balanceamento de carga automático para tráfego HTTP, gRPC, WebSocket, e TCP-IP;
  • Controle refinado no comportamento da rede com regras avançadas de roteamento, retries, failovers e injeção de falhas;
  • Métricas, logs e rastreamento automático para todo o tráfego dentro do cluster, incluindo a entrada e saída do cluster (ingress/egress);
  • Comunicação de serviço a serviço seguro em um cluster com autenticação e autorização baseadas em identidade.

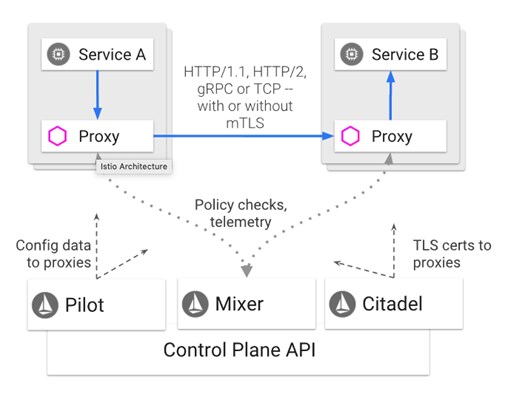

Na imagem abaixo, é demonstrada a arquitetura geral do Istio composta pelo data plane (conjunto de proxies inteligentes Envoy implementados como sidecars) e o control plane (gerencia e configura os proxies para rotear o tráfego).

Fonte: Istio website

Criando um novo cluster Kubernetes no Oracle OKE

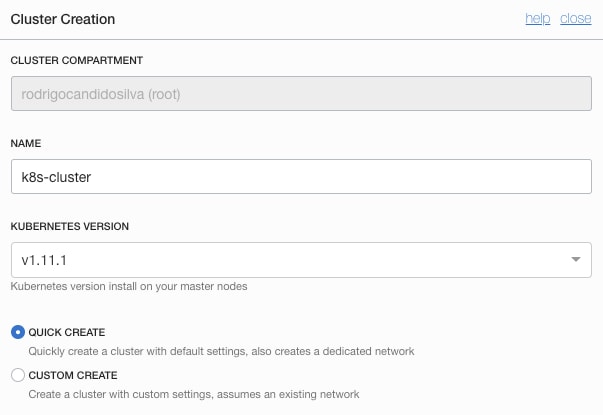

Para realizar a criação de um novo cluster Kubernetes basta acessar o dashboard do Oracle OKE e solicitar a opção (botão) para criar um novo cluster. Será aberto uma janela com opções e informações adicionais para criação, onde basta definir o nome do cluster, versão Kubernetes suportada, e a opção para criação rápida.

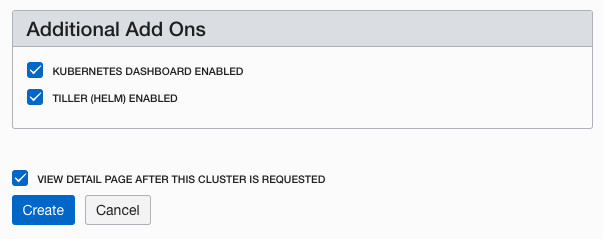

Além disto, é possível habilitar complementos como Kubernetes Dashboard e Tiller (Helm) para serem habilitados durante o processo de criação do cluster. Vale a pena ressaltar que o Tiller será utilizado posteriormente neste artigo para instalação do Istio Service Mesh. Após a confirmação, a criação do cluster deverá estar disponível dentro de alguns minutos.

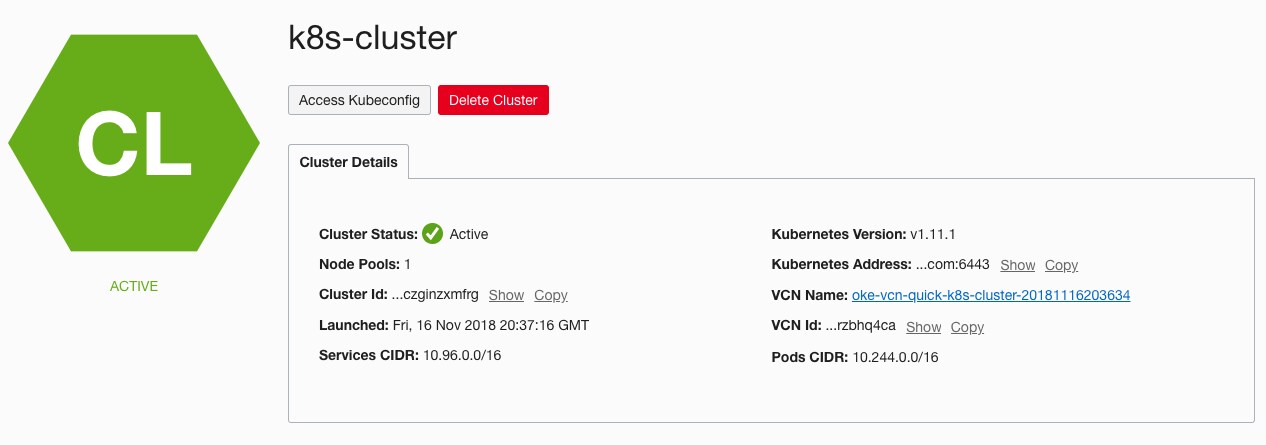

O cluster Kubernetes estará pronto assim que o status de criação demonstrar ativo, e as instâncias que compõem o cluster ficarem disponíveis.

Para acessar e administrar o ambiente do cluster remotamente, é necessário instalar e configurar os utilitários kubectl (Kubernetes command line) e Oracle CLI (Oracle Cloud command line). Após a instalação e configuração destas ferramentas, você pode realizar a seguinte configuração para acesso.




 mkdir -p $HOME/.kube

 oci ce cluster create-kubeconfig --cluster-id [cluster id] --file $HOME/.kube/config

Feito isto, você poderá administrar remotamente seu Kubernetes cluster, inclusive definir um proxy de acesso local para o Kubernetes Dashboard.

kubectl proxy

http://localhost:8001/api/v1/namespaces/kube-system/services/https:kubernetes-dashboard:/proxy/

Instalando o Istio Service Mesh no OKE

A instalação do Istio no cluster OKE será realizada por meio do Helm. Ele é um gerenciador de pacotes para definição, instalação e atualização de aplicações no Kubernetes. Existem outras possíveis maneiras de instalação do Istio em um cluster Kubernetes, mas o Helm é o método mais fácil e recomendado (principalmente pois já foi previamente instalado na criação do cluster OKE anteriormente).

Para iniciar a instalação, será necessário fazer o download da última versão do Istio em um diretório local, e para isto você pode executar o seguinte comando:

curl -L https://git.io/getLatestIstio | sh --

Caso você esteja utilizando uma versão do Helm anterior à 2.10.0 será necessário instalar primeiro o Istio CRDs (Custom Resource Definitions) por meio do utilitário kubectl.

kubectl apply -f install/kubernetes/helm/istio/templates/crds.yaml

Após finalizada a instalação do CRDs you pode então instalar o Istio Service Mesh. Vale a pena ressaltar que foram informados os parâmetros opcionais para habilitar o suporte as ferramentas de telemetria e monitoramento (Grafrana, Service  Graph, Kiali).




helm install --wait --name=istio --namespace=istio-system --set grafana.enabled=true
 --set servicegraph.enabled=true --set tracing.enabled=true --set kiali.enabled=true
 ./install/kubernetes/helm/istio

Este pacote de instalação Helm irá configurar automaticamente seu cluster para realizar injeção do sidecar proxy. Para verificar se a instalação do Istio finalizou com sucesso, você pode utilizar um comando no kubectl para visualizar os containers instalados em execução.

kubectl get pods -n istio-system

Rodando a aplicação de referência: Bookinfo

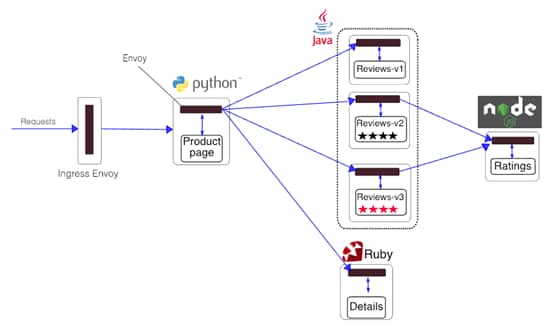

A maneira mais simples para verificar o funcionamento do ambiente de service mesh em ação é por meio da aplicação de exemplo Bookinfo, que já vem como parte dos exemplos oficiais na distribuição do Istio. Esta aplicação exibe informações sobre um livro, semelhante a uma entrada de catálogo em uma livraria on-line. Na página de exibição, há uma descrição do livro, detalhes do livro (ISBN, número de páginas e assim por diante) e algumas resenhas do mesmo. Na imagem abaixo é demonstrada a arquitetura desta aplicação, que é composta por quatro microsserviços separados (productpage, details, reviews, ratings).

Fonte: Istio Bookinfo page

Para instalar a aplicação no cluster OKE, basta habilitar a injeção dos sidecar proxy automático no namespace default e realizar a instalação por meio dos seguintes comandos:



kubectl label namespace default istio-injection=enabled

 kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml

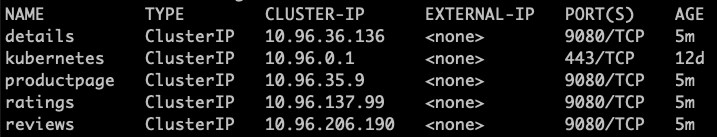

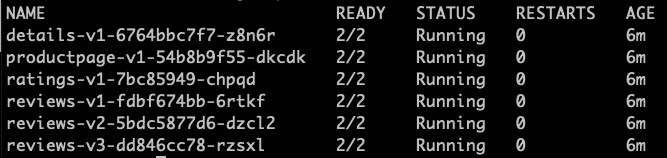

Para confirmar que a aplicação Bookinfo foi instalada com sucesso, você pode verificar se os serviços e os pods encontram-se todos em execução no cluster:

kubectl get services kubectl get pods oracle

Será necessário também expor o gateway para acesso à aplicação dentro do cluster, por meio do seguinte comando:

kubectl apply -f samples/bookinfo/networking/bookinfo-gateway.yaml

Para confirmar que o gateway foi criado e definido corretamente:

kubectl get gateway

Para acessar a aplicação é necessário descobrir o endereço IP e porta do cluster, para então definir a URL de acesso externo. Você pode realizar as seguintes configurações para descoberta do endereço de acesso:




export INGRESS_HOST=$(kubectl -n istio-system get service istio-ingressgateway -o
 jsonpath='{.status.loadBalancer.ingress[0].ip}')

 export INGRESS_PORT=$(kubectl -n istio-system get service istio-ingressgateway -o
 jsonpath='{.spec.ports[?(@.name=="http2")].port}')

 export GATEWAY_URL=$INGRESS_HOST:$INGRESS_PORT

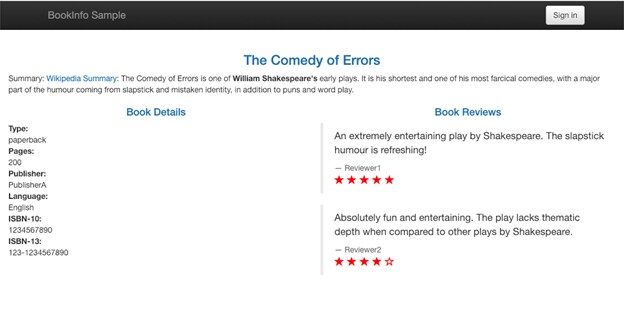

  • http://${GATEWAY_URL}/productpage

Consultando métricas com o Prometheus

Prometheus é um sistema de alerta e monitoramento open-source que coleta métricas de destinos configurados em determinados intervalos, avaliando regras definidas e exibindo os respectivos resultados.

Para acessar o serviço no cluster, verifique se o mesmo encontra-se disponível por meio do seguinte comando:

kubectl -n istio-system get svc prometheus

Simule o envio de algum tráfego de acesso à aplicação de exemplo Bookinfo, por meio do seguinte comando:

while true; do sleep 1; curl http://${GATEWAY_URL}/productpage; echo -e '\n\n\n\n'$(date);done

Defina o proxy local para acesso e acesse o endereço do Prometheus:




kubectl -n istio-system port-forward $(kubectl -n istio-system get pod -l app=prometheus -o
 jsonpath='{.items[0].metadata.name}') 9090:9090 &
  • http://localhost:9090

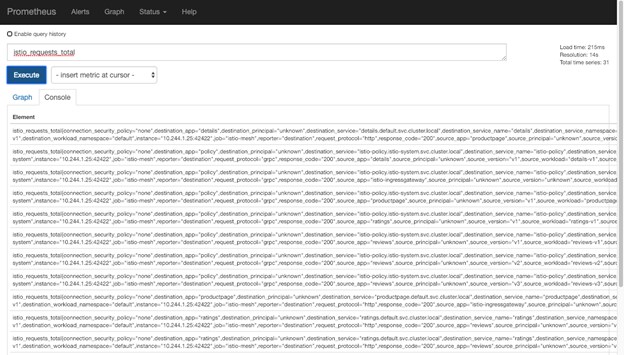

Você pode, por exemplo, testar algumas das seguintes consultadas customizadas pelo Prometheus:



# Total de requests realizados somente ao serviço 'productpage'
istio_requests_total{destination_service="productpage.default.svc.cluster.local"}

# Total de requests realizados somente a v3 do serviço 'reviews'
istio_requests_total{destination_service="reviews.default.svc.cluster.local", destination_version="v3"}

# Taxa de requests realizados nos últimos 5 minutos com HTTP 200 somente ao serviço 'productpage'
rate(istio_requests_total{destination_service=~"productpage.*", response_code="200"}[5m])

Visualizando métricas com o Grafana

Grafana é uma suíte open-source de análise e visualização de dados em tempo real a partir de métricas computadas pelo Graphite, Elasticsearch, OpenTSDB, Prometheus e/ou InfluxDB.

Para acessar o serviço do Grafana, verifique se o mesmo encontra-se disponível no cluster por meio do seguinte comando:

kubectl -n istio-system get svc grafana

Defina o proxy local e acesse o endereço do serviço do Grafana:




kubectl -n istio-system port-forward $(kubectl -n istio-system get pod -l
 app=grafana -o jsonpath='{.items[0].metadata.name}') 3000:3000 &

Este serviço do já vem configurado com dashboards previamente configurados para Istio, que podem ser acessados:

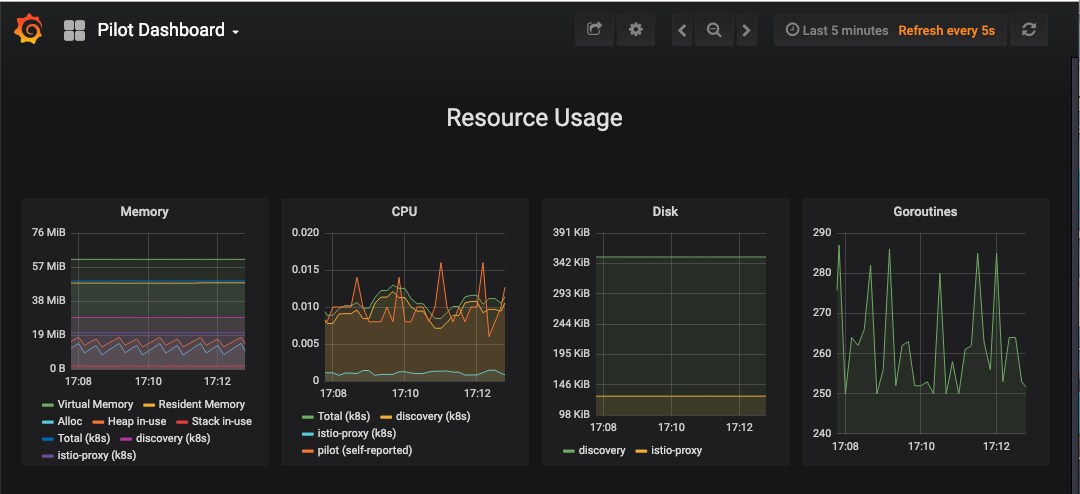

  1. Pilot Dashboard: http://localhost:3000/dashboard/db/pilot-dashboard
  2. Istio Mesh Dashboard: http://localhost:3000/dashboard/db/istio-mesh-dashboard

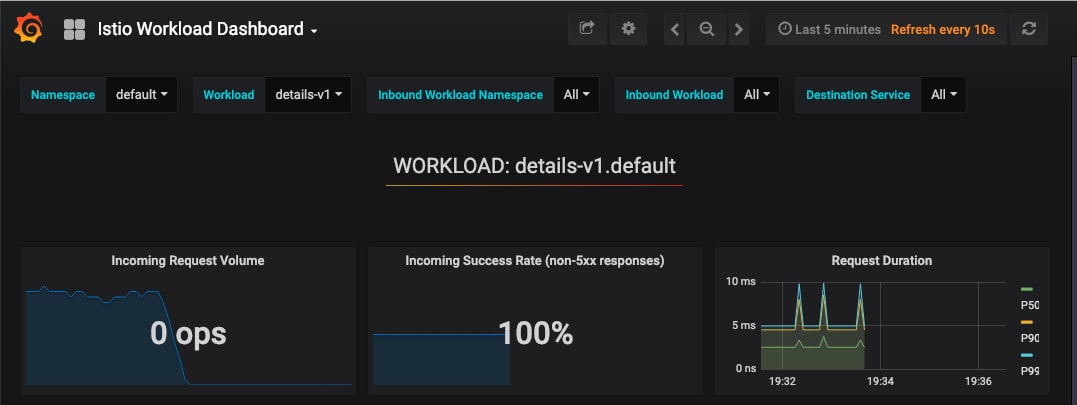

  3. Istio Workload Dashboard: http://localhost:3000/dashboard/db/istio-workload-dashboard

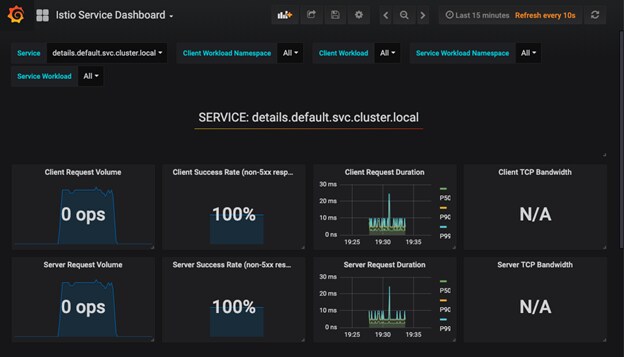

  4. Istio Service Dashboard: http://localhost:3000/dashboard/db/istio-service-dashboard

Rastreamento distribuído com Jaeger

Jaeger é um sistema de rastreamento distribuído open-source utilizado para monitorar e solucionar problemas de sistemas distribuídos baseados em microsserviços. Além disto, pode ser utilizado também para:

  • Propagação de contexto distribuído
  • Monitoramento de transação distribuída
  • Análise de causa raiz
  • Análise de dependência de serviço
  • Otimização de desempenho / latência

Para acessar o serviço do Jaeger, primeiramente, verifique se o mesmo encontra-se disponível no cluster por meio do seguinte comando:

kubectl -n istio-system get svc | grep jaeger

Defina o proxy local e acesse o endereço do serviço do Jaeger:





kubectl port-forward -n istio-system $(kubectl get pod -n istio-system -l app=jaeger -o
 jsonpath='{.items[0].metadata.name}') 16686:16686 &
  • http://localhost:16686

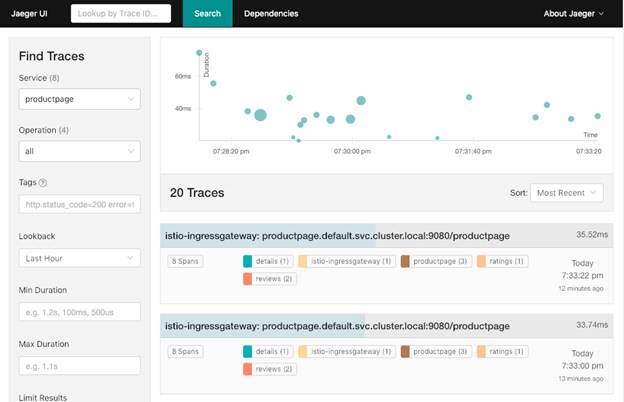

Você pode buscar pelos rastros distribuídos tomando como base um determinado serviço, como no exemplo da imagem abaixo...

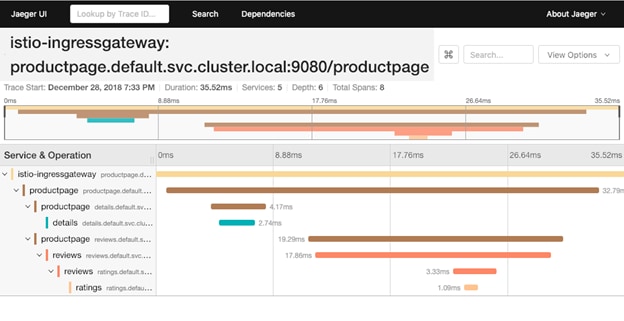

… E também expandir um determinado rastro para verificar todas as chamadas internas realizadas, com suas respectivas dependências.

Habilitando a geração de um Service Graph

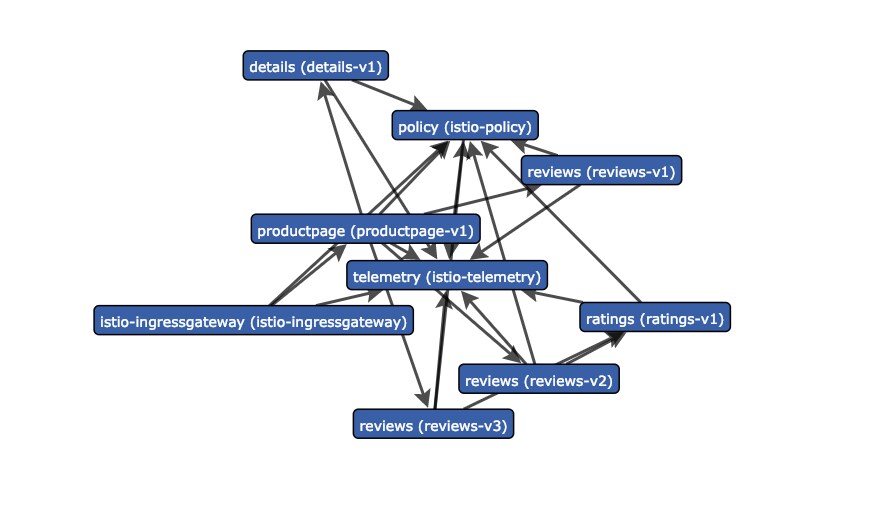

Uma outra ferramenta que está disponível no ambiente do Istio é o Service Graph, responsável pela geração de um gráfico dinâmico de dependências entre os microsserviços da aplicação.

Para acessar o Service Graph, verifique se o mesmo encontra-se disponível no cluster por meio do seguinte comando:

kubectl -n istio-system get svc servicregraph

Defina o proxy local e acesse o endereço do serviço do Service Graph:




 $ kubectl -n istio-system port-forward $(kubectl -n istio-system get pod -l
 app=servicegraph -o jsonpath='{.items[0].metadata.name}') 8088:8088 &
  • http://localhost:8088/force/forcegraph.html

Referências

https://istio.io/
