こんにちは、NRIの大塚です。今回はMICRO DATA領域の連載3回目です。
テーマとするPaaSはOracle Blockchain Platform Cloud Serviceです。前回に引き続きOracle Cloudの実装方法を紹介していきます。Webアプリ配置エリアの構築を行いたいと思います。

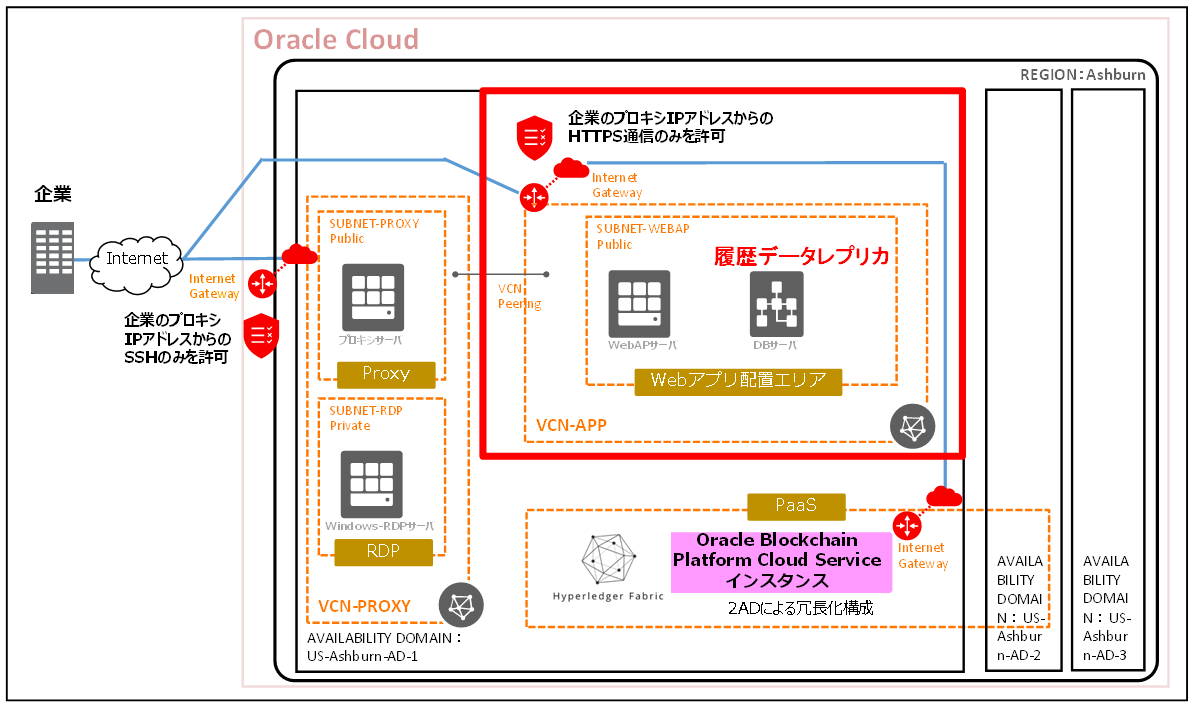

今回作成するのは図中赤枠（Webアプリ配置エリア）の部分です。
実装手順は以下の6ステップとなります。
- Step1：仮想クラウド・ネットワーク（VCN）の作成
- Step2：Subnetの作成
- Step3：Security Listの設定
- Step4：Internet Gatewayの設定
- Step5：VCN Peeringの設定
- Step6：アプリケーションサーバインスタンスの作成
それでは、さっそくはじめたいと思います。
1. 仮想クラウド・ネットワーク（VCN）の作成
まずVCNを作成したいと思います。

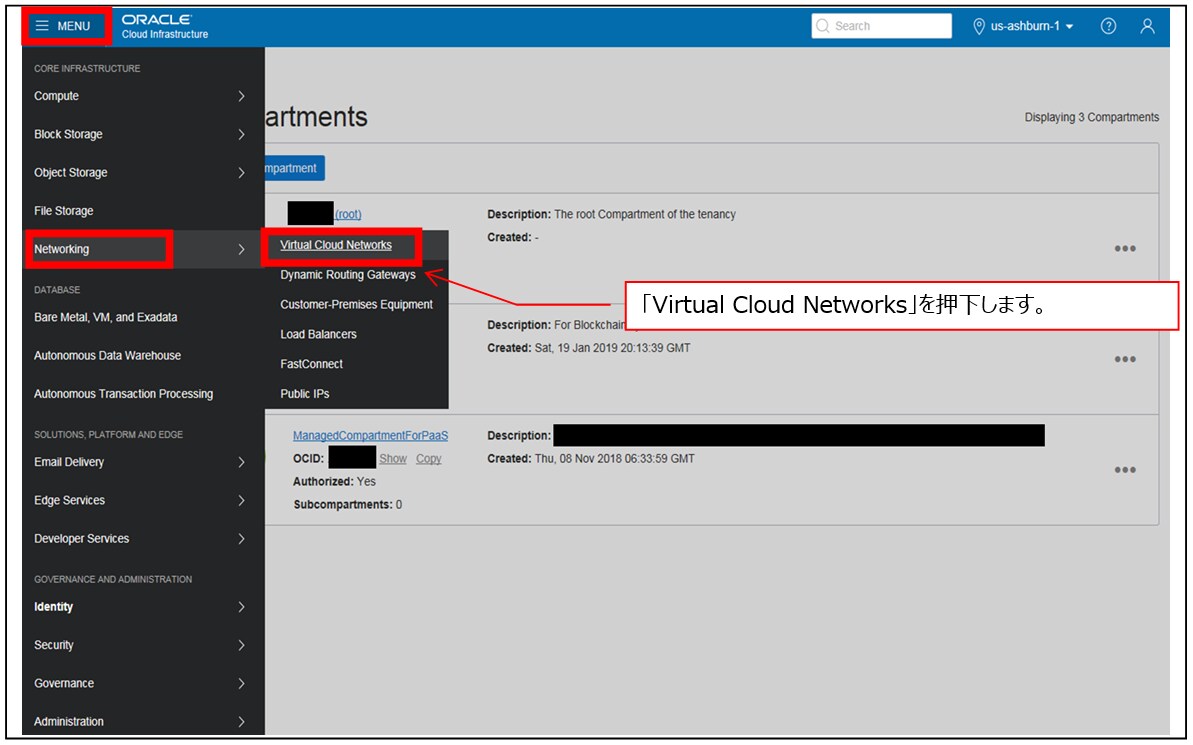

VCNの作成は「MENU」→「Networking」→「Virtual Cloud Networks」の順で押下して作成画面を表示します。

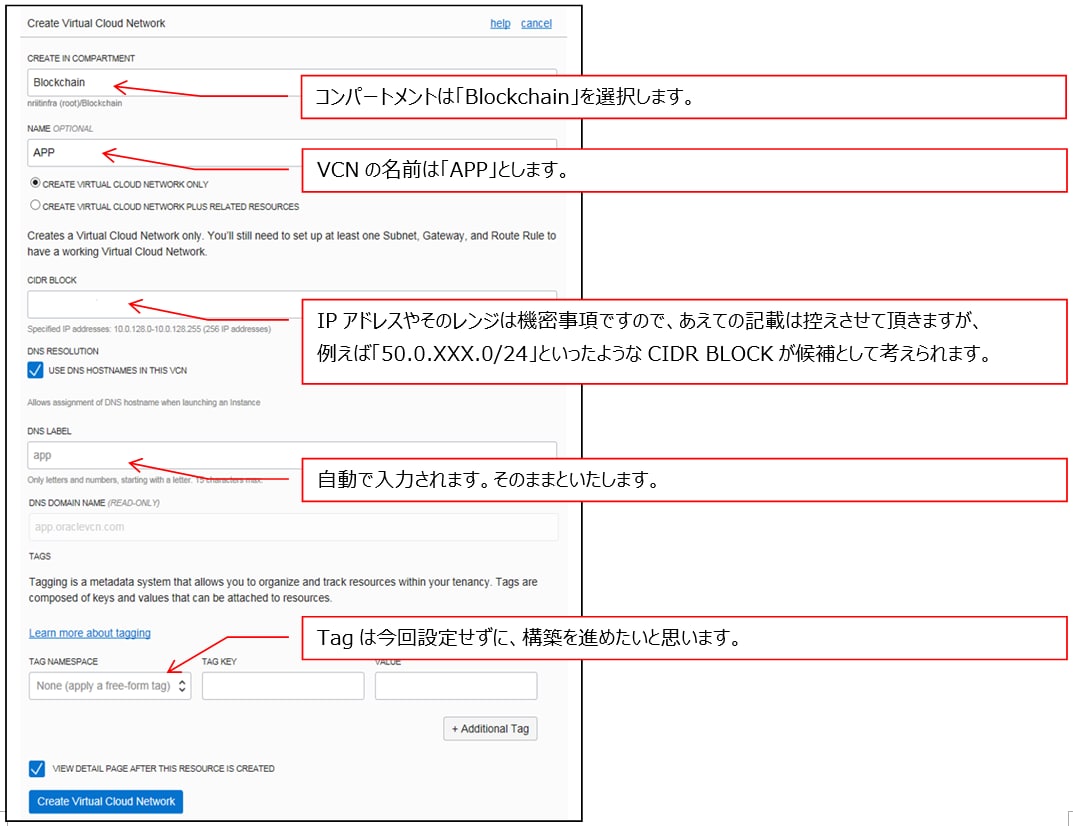

VCN作成画面にて、さっそく値を入力していきましょう。
VCNが作成されました。続いてアプリケーションサーバを配置するためのSubnetを作成します。

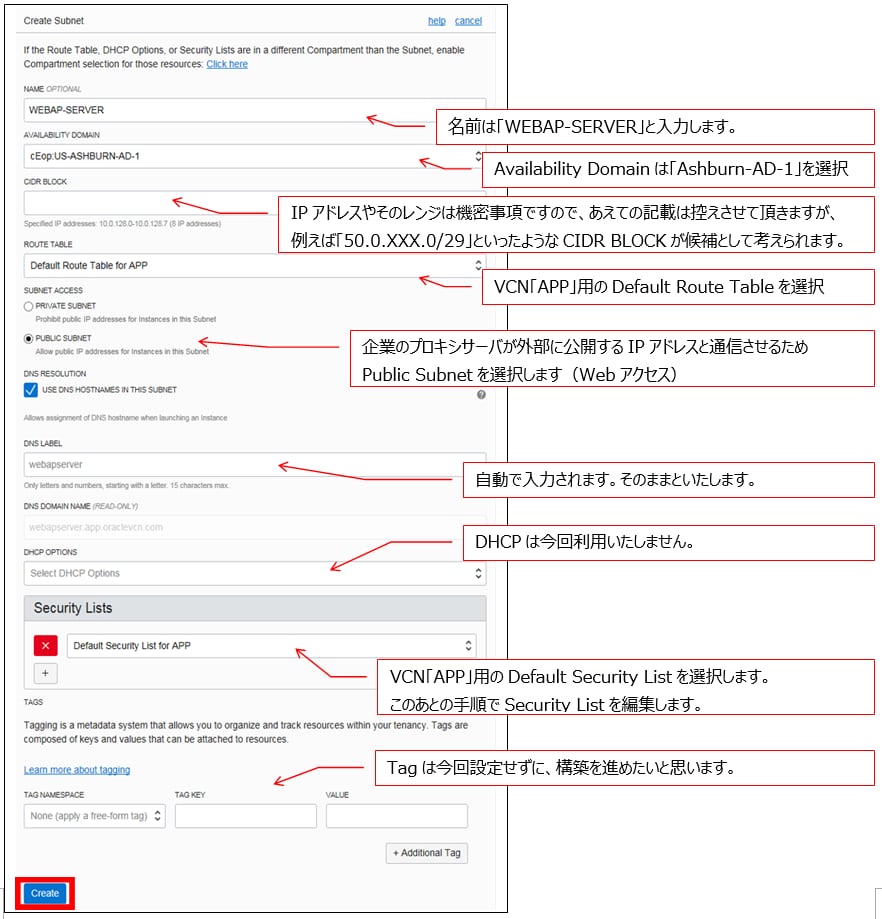

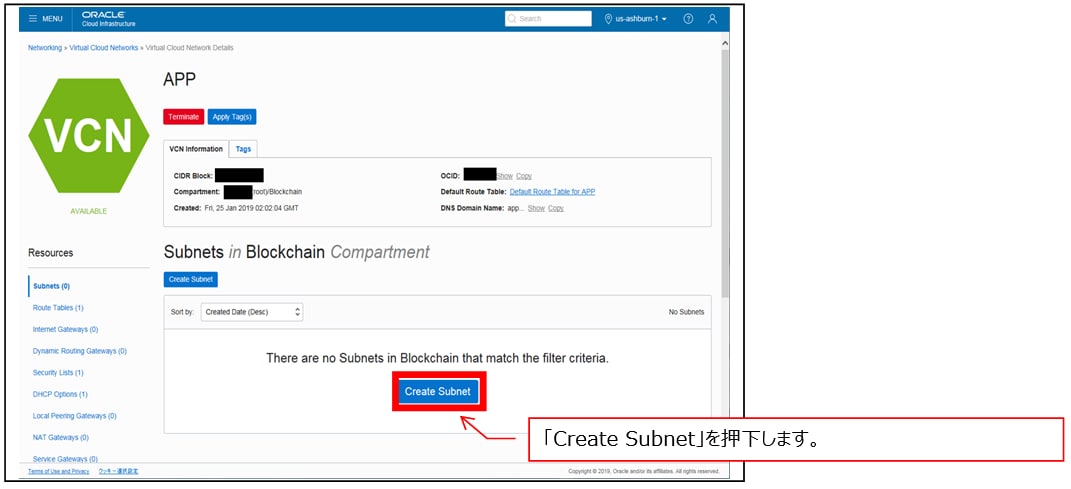

2. Subnetの作成

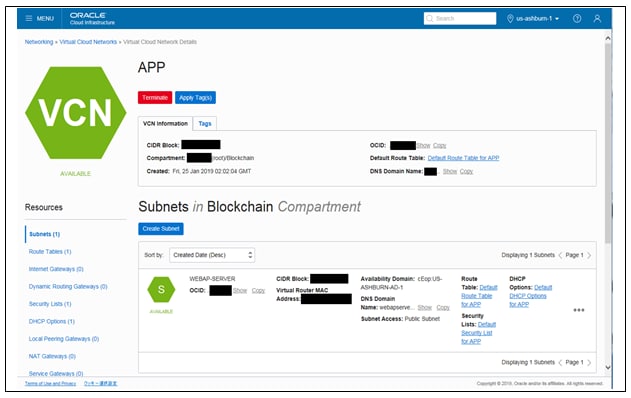

「Create」を押下すると、すぐに作成されます。
3. Security Listの設定

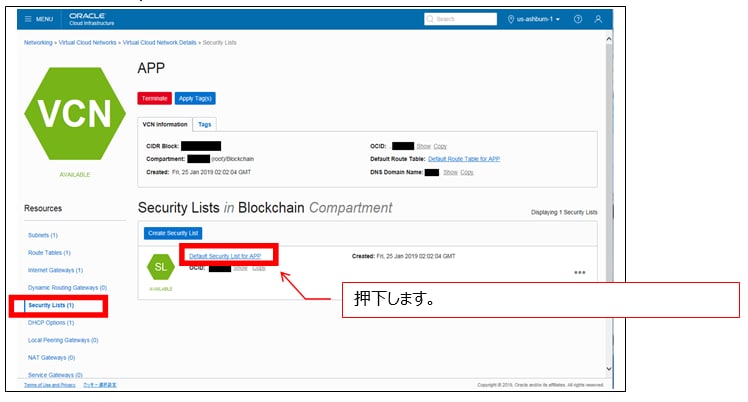

図中のSecurity Listsを押下しましょう。
以下のエントリのみに編集します。Ping疎通確認のためのICPMなど、デフォルトルールの削除も忘れずに行ってください。
Ingres Rules（VCN「APP」に入ってくる通信）
| 項目 | 設定値 |
|---|---|
| STATELESS | チェックしない（＝Stateful Rulesになります） |
| SOURCE Type | CIDR |
| SOURCE CIDR | 皆さま各自が所属する企業のプロキシサーバが外部に公開するIPアドレスを32bitマスクにて、しっかりと絞り込み、通信許可しましょう。 （例：xxx.xxx.xxx.xxx/32） |
| IP PROTOCOL | TCP |
| SOURCE PORT RANGE | ALL |
| DESTINATION PORT RANGE | 8080 |
4. Internet Gatewayの設定

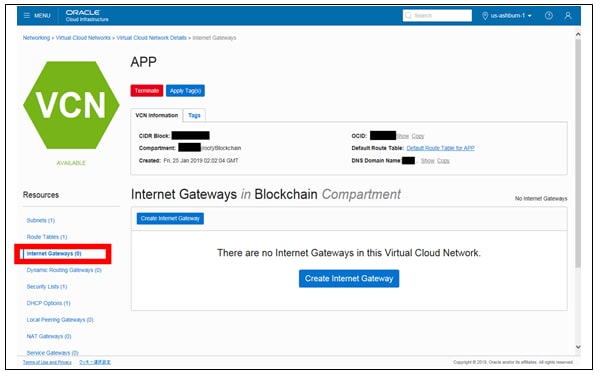

図中のInternet Gatewaysを押下しましょう。
では、Internet Gateway作成画面において値を入力してきましょう。

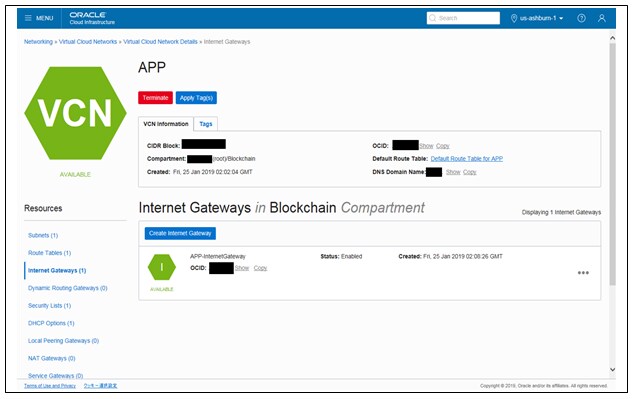

作成されました。
次に、作成したInternet GatewayをVCNに接続します。

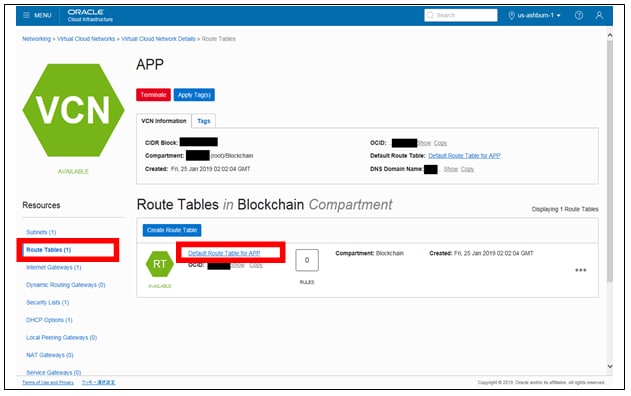

「Route Tables」を押下してください。
次に「Default Route Table for PROXY」を押下してください。

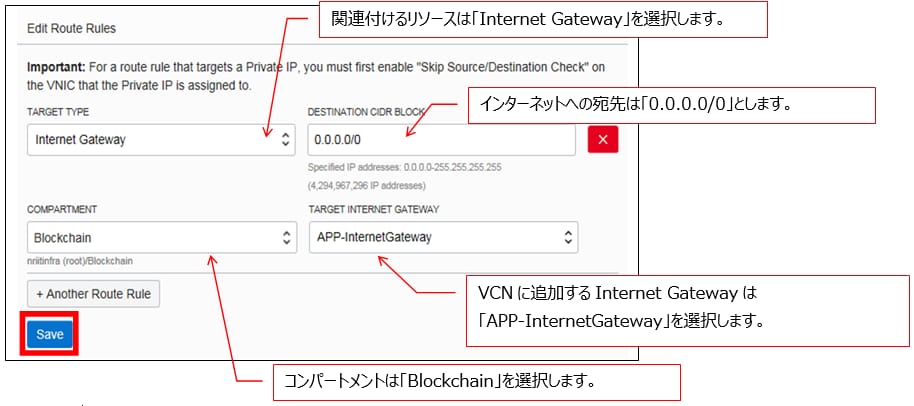

Route Tablesを編集します。

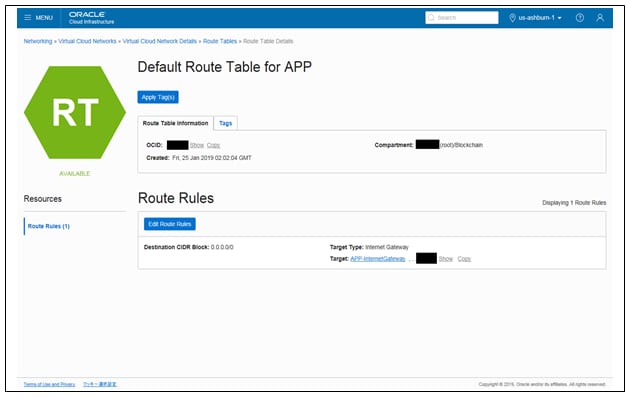

「Save」を押下します。
5. VCN Peeringの設定
VCN「PROXY」とVCN「APP」を通信させるにはピアリング設定を実装します。以下の流れで設定をします。
- ５－１．VCN「PROXY」にてローカルピアリングゲートウェイを作成
- ５－２．VCN「APP」にてローカルピアリングゲートウェイを作成
- ５－３．VCN「PROXY」のローカルピアリングゲートウェイにてピアリングの設定
- ５－４．VCN「APP」のローカルピアリングゲートウェイにてピアリングの設定
- ５－５．VCN「PROXY」のRoute Tableへのローカルピアリングゲートウェイの追加
- ５－６．VCN「APP」のRoute Tableへのローカルピアリングゲートウェイの追加
- ５－７．VCN「PROXY」のSecurity Listsの追加
- ５－８．VCN「APP」のSecurity Listsの追加
すこし長いですが、頑張ってください。
５－１．VCN「PROXY」にてローカルピアリングゲートウェイを作成

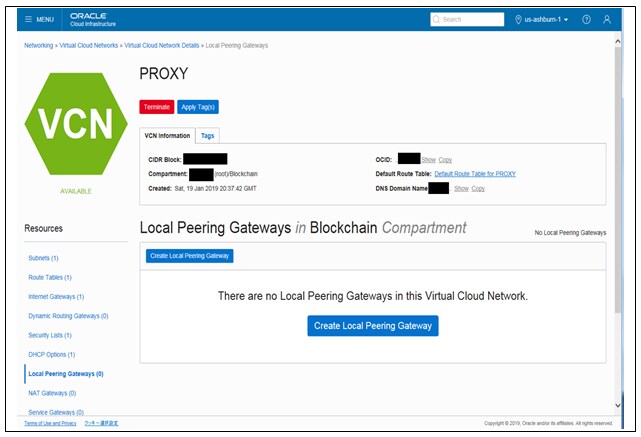

「MENU」→「Networking」→「Virtual Cloud Networks」と進み、VCN「PROXY」の設定画面に行きます。

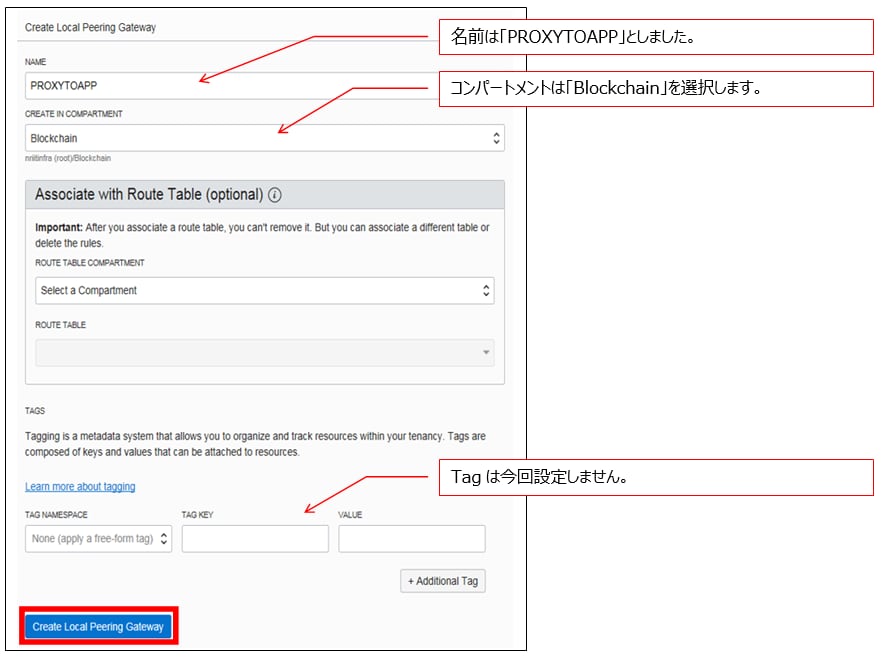

ローカルピアリングゲートウェイ作成画面において値を入力していきましょう。

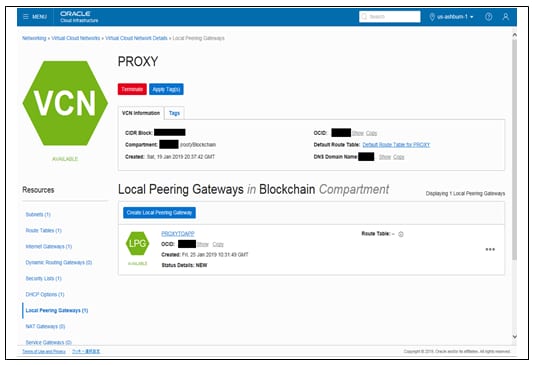

作成されました。
５－２．VCN「APP」にてローカルピアリングゲートウェイを作成
作成の仕方はVCN「PROXY」と同じです。設定値は以下とします。
| 項目 | 設定値 |
|---|---|
| NAME | APPTOPROXY |
| CREATE IN COMPARTMENT | 「Blockchain」を選択 |
| TAGS | 設定しない |
５－３．VCN「PROXY」のローカルピアリングゲートウェイにてピアリングの設定

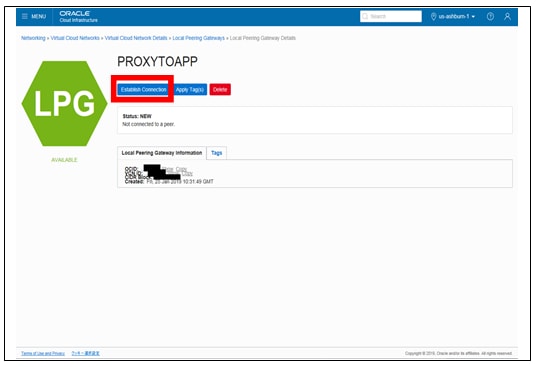

VCN「PROXY」において先ほど作成したローカルピアリングゲートウェイ「PROXYTOAPP」の設定画面に行きます。

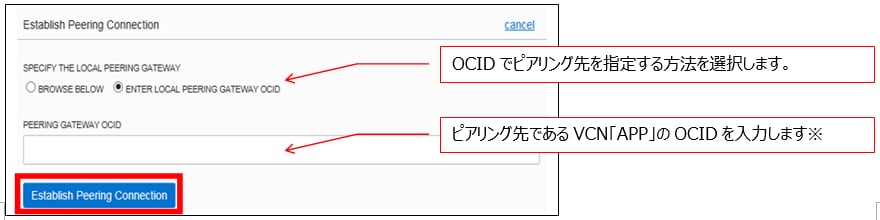

「Establish Connection」を押下します。値を入力後、「Establish Peering Connection」を押下してください。

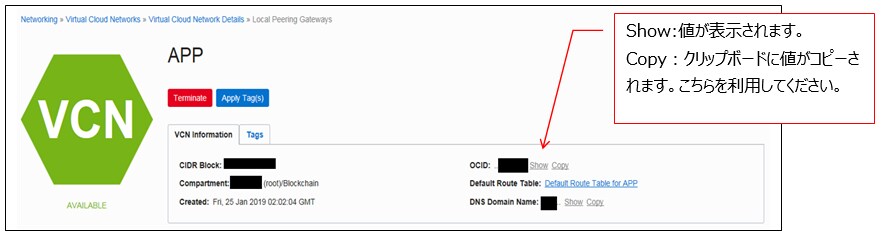

※VCN「APP」のOCIDは以下で調べることができます。

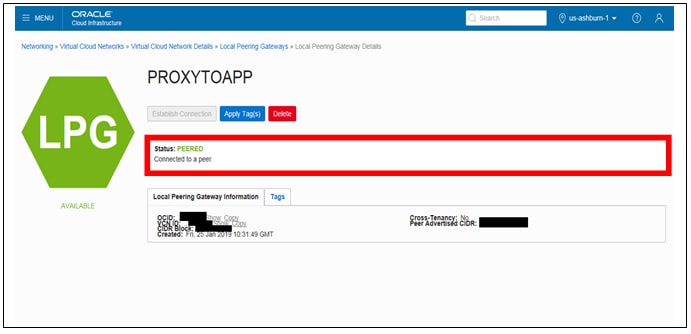

下図のようにStarusが「PEERED」と表示されたら成功です。
５－４．VCN「APP」のローカルピアリングゲートウェイにてピアリングの設定
設定の仕方はVCN「PROXY」と同じです。
「Establish Connection」を押下します。
OCIDでピアリング先を指定する方法を選択し、ピアリング先であるVCN「PROXY」のOCIDを入力します値を入力後、「Establish Peering Connection」を押下してください。
VCN「PROXY」との通信が確立されStatusがPEEREDになれば成功です。
５－５．VCN「PROXY」のRoute Tableへのローカルピアリングゲートウェイの追加

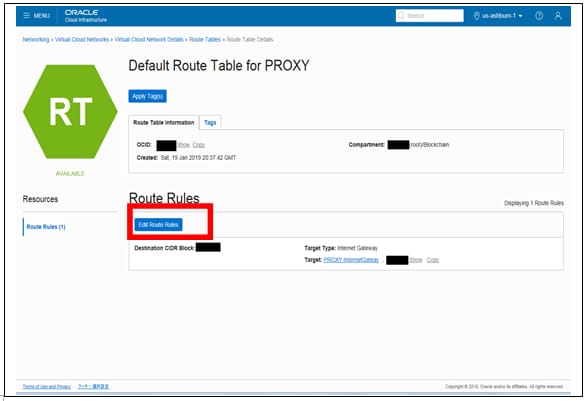

「MENU」→「Networking」→「Virtual Cloud Networks」と進み、VCN「PROXY」のRoute Table設定画面に行きます。

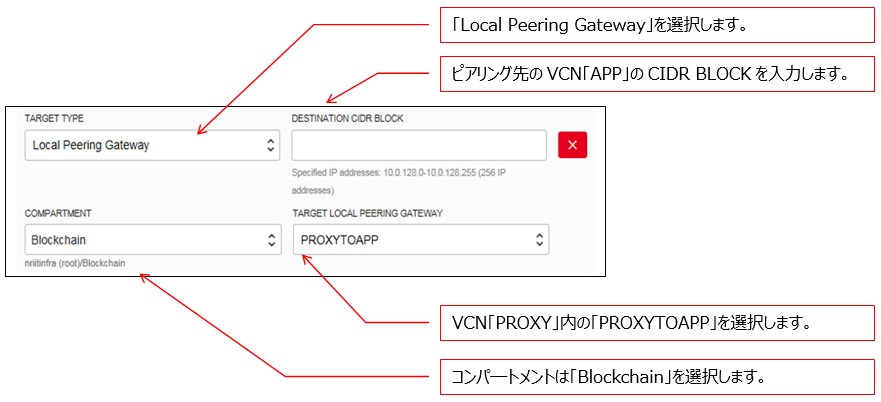

「Edit Route Rules」を押下後、「Another Route Rule」を押下し、以下のように設定します。設定後に「Save」を押下して値を反映します。

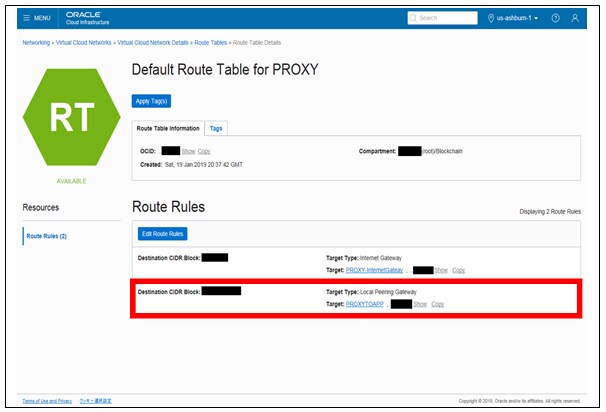

下図のようにエントリが追加されます。
５－６．VCN「APP」のRoute Tableへのローカルピアリングゲートウェイの追加
設定の仕方はVCN「PROXY」と同じです。

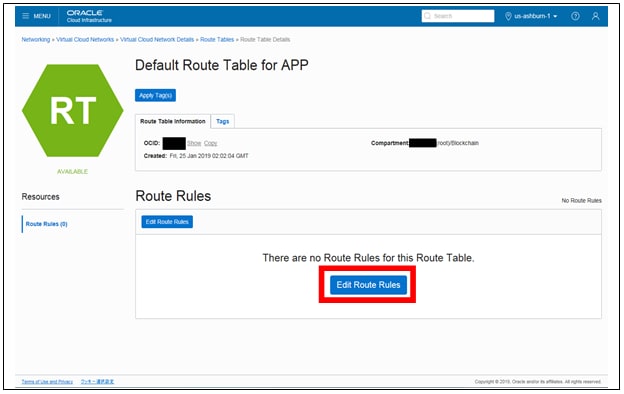

「MENU」→「Networking」→「Virtual Cloud Networks」と進み、VCN「APP」のRoute Table設定画面に行きます。「Edit Route Rules」を押下後、「Another Route Rule」を押下し、以下のように設定します。
| 項目 | 設定値 |
|---|---|
| TARGET TYPE | 「Local Peering Gateway」を選択します。 |
| DESTINATION CIDR BLOCK | ピアリング先のVCN「APP」のCIDR BLOCKを入力します。 |
| COMPARTMENT | コンパ―トメントは「Blockchain」を選択します。 |
| TARGET LOCAL PEERING GATEWAY | VCN「APP」内の「APPTOPROXY」を選択します。 |
設定後に「Save」を押下して値を反映します.
５－７．VCN「PROXY」のSecurity Listsの追加

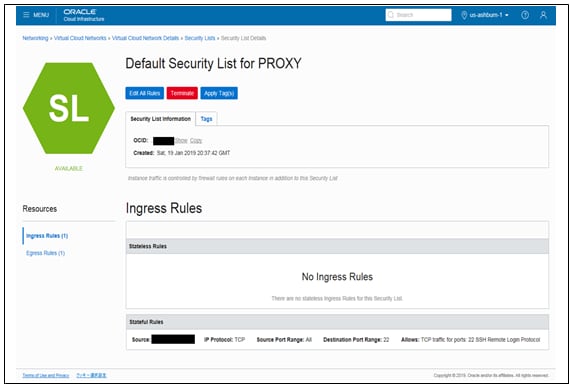

「MENU」→「Networking」→「Virtual Cloud Networks」と進み、VCN「PROXY」のSecurity Lists設定画面に行きます。ピアリング先とのファイヤ・ウォール ルールを追加します。
以下のエントリを追加します。
Ingres Rules（VCN「PROXY」に入ってくる通信）
| 項目 | 設定値 |
|---|---|
| STATELESS | チェックしない（＝Stateful Rulesになります） |
| SOURCE Type | CIDR |
| SOURCE CIDR | ピアリング先VCN「APP」のCIDR BLOCK |
| IP PROTOCOL | TCP |
| SOURCE PORT RANGE | ALL |
| DESTINATION PORT RANGE | 22 |
５－８．VCN「APP」のSecurity Listsの追加
「MENU」→「Networking」→「Virtual Cloud Networks」と進み、VCN「APP」のSecurity Lists設定画面に行きます。ピアリング先とのファイヤ・ウォール ルールを追加します。
Ingres Rules（VCN「APP」に入ってくる通信）
| 項目 | 設定値 |
|---|---|
| STATELESS | チェックしない（＝Stateful Rulesになります） |
| SOURCE Type | CIDR |
| SOURCE CIDR | ピアリング先VCN「PROXY」のCIDR BLOCK |
| IP PROTOCOL | TCP |
| SOURCE PORT RANGE | ALL |
| DESTINATION PORT RANGE | 22 |
6. アプリケーションサーバインスタンスの作成
インスタンスの作成は「MENU」→「Compute」→「Instances」の順で押下して作成画面を表示します。

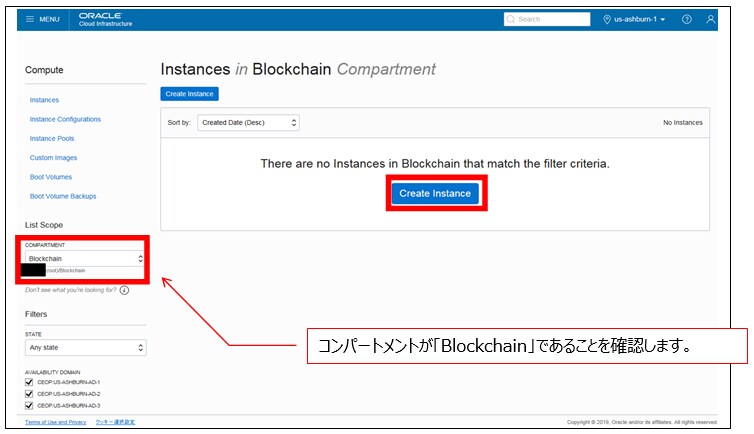

下図のように画面が遷移しますので、コンパートメントが「Blockchain」であることを確認の上、「Create Instance」を押下してください。

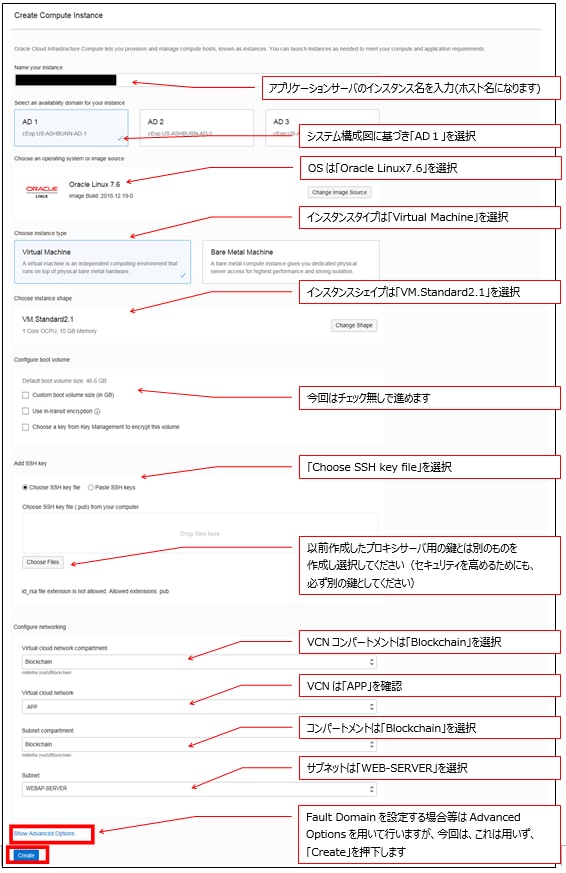

インスタンス作成画面にて、さっそく値を入力していきましょう。

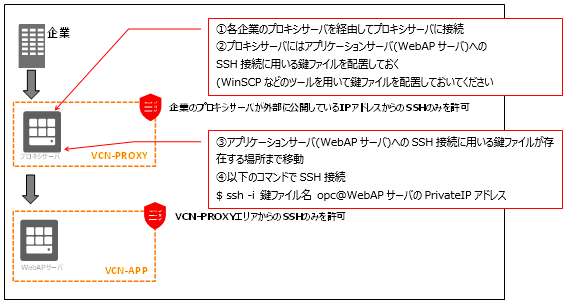

作成したアプリケーションサーバへの接続方法をご紹介します。

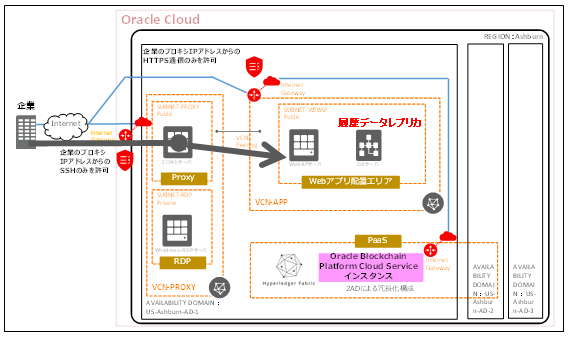

システム構成図で表すと下図のようになります。
これでWebアプリ配置エリアの完成です。
次回は、いよいよPaaS（Oracle Blockchain Platfoem Cloud Service）の実装をしたいと思います。
これはすこし長くなりますので、今回はここまでといたします。
読んで頂きありがとうございました。
