如何配置 Oracle Solaris 故障切换内核区域

在 Oracle Solaris 11.2 上使用 Oracle Solaris Cluster 4.2

作者：Venkat Chennuru

本文介绍如何在双节点集群中使用适用于 Oracle Solaris 区域的 Oracle Solaris Cluster 高可用性 (HA) 代理将一个 Oracle Solaris 内核区域配置为故障切换模式。

2014 年 10 月发布

想对本文发表评论吗？请将链接发布在 Facebook 的 OTN Garage 页面上。有类似文章要分享？请将其发布在 Facebook 或 Twitter 上，我们来进行讨论。

目录
关于 Oracle Solaris Cluster 故障切换区域
配置假设
先决条件
使用故障切换文件系统让内核区域按故障切换配置运行
另请参见
关于作者

本文旨在帮助新老 Oracle Solaris 管理员使用适用于 Oracle Solaris Zones 的 Oracle Solaris Cluster HA 代理快速、轻松地将 Oracle Solaris 内核区域配置为故障切换模式。有关更多详细信息，请参见适用于 Oracle Solaris 区域的 Oracle Solaris Cluster 数据服务指南。

关于 Oracle Solaris Cluster 故障切换区域

Oracle Solaris 区域支持被称作内核区域的完全独立、隔离的环境，内核区域在区域内提供一个完整的内核和用户环境。内核区域增加了操作的灵活性，非常适合维护窗口明显难以安排的多租户环境。内核区域不必与全局区域运行于相同的内核版本上，可以单独更新，无需重启全局区域。您还可以将内核区域与 Oracle VM Sever for SPARC 结合使用，实现更大的虚拟化灵活性。

本文介绍如何在双节点集群上配置故障切换内核区域。

配置假设

本文假设使用以下配置：

内核已经安装并配置了 Oracle Solaris 11.2 和 Oracle Solaris Cluster 4.2。
在集群节点上已经配置了 Oracle Solaris 和 Oracle Solaris Cluster 的信息库。
集群硬件配置支持 Oracle Solaris Cluster 4.2 软件。有关更多信息，请参见 Oracle Solaris Cluster 4.x 兼容性指南。
该集群是一个双节点 SPARC 集群。（但安装过程也适用 x86 集群。）
每个节点有两个用作专用互连（也称为传输）的空闲网络接口，以及至少一个连接到公共网络的网络接口。
SCSI 共享存储连接到两个节点。
您的配置与图 1 类似。您可能具有更少或更多的设备，具体取决于您的系统或网络配置。

建议但不要求在管理期间通过控制台访问节点。

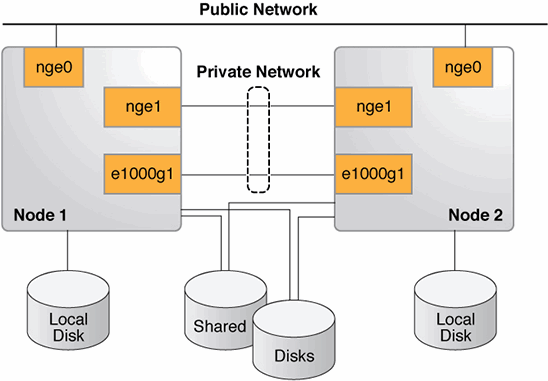

图 1. Oracle Solaris Cluster 硬件配置

先决条件

确保满足以下先决条件：

HA 区域配置中内核区域的引导磁盘必须位于共享磁盘上。
必须在区域可故障切换的每个集群节点上配置该区域。
该区域每次仅在一个节点上处于活动状态，且每次只在一个节点上探测该区域的地址。
确保有一个共享磁盘可用于托管故障切换区域的 zonepath。可以使用 /usr/cluster/bin/scdidadm -L 或 /usr/cluster/bin/cldevice list 查看共享磁盘。每个集群节点有一个指向共享磁盘的路径。

验证 Oracle Solaris 操作系统版本不低于 11.2。

root@phys-schost-1:~# uname -a
SunOS phys-schost-1 5.11 11.2 sun4v sparc sun4v

验证内核区域标记包 brand/brand-solaris-kz 已安装在主机上。

root@phys-schost-1# pkg list brand/brand-solaris-kz
NAME (PUBLISHER)                                  VERSION                    IFO
system/zones/brand/brand-solaris-kz               0.5.11-0.175.2.0.0.41.0    i--

运行 virtinfo 命令验证集群节点上支持内核区域。以下示例显示主机 phys-schost-1 上已安装内核区域标记包。
```
root@phys-schost-1:~# virtinfo
NAME            CLASS
logical-domain  current
non-global-zone supported
kernel-zone     supported
```

识别两个共享磁盘，一个用作引导磁盘，另一个用作挂起磁盘。仅当内核区域的配置中包含挂起资源属性时，该内核区域才支持挂起和恢复。如果未配置挂起设备，则不能使用热迁移。内核区域支持在故障切换期间执行冷热迁移。本示例使用共享磁盘 d7 和 d8。您可以使用 suriadm 查询这两个磁盘的 URI。

root@phys-schost-1:~# /usr/cluster/bin/scdidadm -L d7 d8
7        phys-schost-1:/dev/rdsk/c0t60080E500017B5D80000084D52711BB9d0 /dev/did/rdsk/d7
7        phys-schost-2:/dev/rdsk/c0t60080E500017B5D80000084D52711BB9d0 /dev/did/rdsk/d7
8        phys-schost-1:/dev/rdsk/c0t60080E500017B5D80000084B52711BAEd0 /dev/did/rdsk/d8
8        phys-schost-2:/dev/rdsk/c0t60080E500017B5D80000084B52711BAEd0 /dev/did/rdsk/d8
root@phys-schost-1:~# suriadm lookup-uri /dev/did/dsk/d7
dev:did/dsk/d7
root@phys-schost-1:~# suriadm lookup-uri /dev/did/dsk/d8
dev:did/dsk/d8

区域的源和目标必须位于同一平台上才能进行区域迁移。在 x86 系统上，供应商及 CPU 版本必须相同。在 SPARC 系统上，区域的源和目标必须位于相同的硬件平台上。例如，不能将内核区域从 SPARC T4 主机迁移到 SPARC T3 主机。

使用故障切换文件系统让内核区域按故障切换配置运行

在故障区域配置中，区域的 zonepath 必须位于高可用文件系统上。Oracle Solaris Cluster 提供了 SUNW.HAStoragePlus 服务来管理故障切换文件系统。

phys-schost-1# /usr/cluster/bin/clrt register SUNW.HAStoragePlus

创建故障切换资源组。

phys-schost-1# /usr/cluster/bin/clrg create sol-kz-fz1-rg

创建一个 HAStoragePlus 资源来监视用作内核区域的引导或挂起设备的磁盘。

root@phys-schost-1:~# clrs create -t SUNW.HAStoragePlus -g sol-kz-fz1-rg \
-p GlobalDevicePaths=dsk/d7,dsk/d8 sol-kz-fz1-hasp-rs
root@phys-schost-1:~# /usr/cluster/bin/clrg online -emM -n phys-schost-1 \ sol-kz-fz1-rg

在 phys-schost-1 上创建并配置区域。必须确保引导和挂起设备位于共享磁盘上。为了配置双节点集群，在 phys-schost-1 上执行以下命令，然后将区域配置复制到 phys-schost-2。

root@phys-schost-1:~# zonecfg -z sol-kz-fz1 'create -b; set brand=solaris-kz;
add capped-memory;
set physical=2G; end; add device;
set storage=dev:did/dsk/d7; set bootpri=1; end; add suspend; set
storage=dev:did/dsk/d8; end; add anet; set lower-link=auto; end; set autoboot=false; add attr;
set name=osc-ha-zone; set type=boolean; set value=true; end;'

验证区域已配置。

phys-schost-1# zoneadm list -cv
  ID NAME             STATUS      PATH      BRAND      IP
   0 global           running      /        solaris    shared
   - sol-kz-fz1       configured   -        solaris-kz excl

使用 zoneadm 安装区域，然后引导区域。

root@phys-schost-1:~# zoneadm -z sol-kz-fz1 install
Progress being logged to /var/log/zones/zoneadm.20140829T212403Z.sol-kz-fz1.install
pkg cache: Using /var/pkg/publisher.
 Install Log: /system/volatile/install.4811/install_log
 AI Manifest: /tmp/zoneadm4203.ZLaaYi/devel-ai-manifest.xml
  SC Profile: /usr/share/auto_install/sc_profiles/enable_sci.xml
Installation: Starting ...
        Creating IPS image
        Installing packages from:
            solaris
                origin:  http://solaris-publisher.domain.com/support/sru/
            ha-cluster
                origin:  http://cluster-publisher.domain.com/solariscluster/sru/
        The following licenses have been accepted and not displayed.
        Please review the licenses for the following packages post-install:
          consolidation/osnet/osnet-incorporation
        Package licenses may be viewed using the command:
          pkg info --license <pkg_fmri>

DOWNLOAD                                PKGS         FILES    XFER (MB)   SPEED
Completed                            482/482   64261482/482   64261/64261  544.1/544.1  1.9M/s

PHASE                                          ITEMS
Installing new actions                   87569/87569
Updating package state database                 Done
Updating package cache                           0/0
Updating image state                            Done
Creating fast lookup database                   Done
Installation: Succeeded
        Done: Installation completed in 609.014 seconds.

验证区域是否已成功安装并引导。

phys-schost-1# zoneadm list -cv
  ID NAME             STATUS      PATH        BRAND       IP
   0 global           running     /           solaris     shared
   - sol-kz-fz1       installed   -           solaris-kz  excl

在另一个窗口中，登录区域控制台并引导区域。按照各系统配置交互屏幕上的提示配置区域。
```
phys-schost-1# zlogin -C sol-kz-fz1
phys-schost-1# zoneadm -z sol-kz-fz1 boot
```

关闭区域并将资源组切换到资源组节点列表中的另一个节点。

phys-schost-1# zoneadm -z sol-kz-fz1 shutdown
phys-schost-1# zoneadm -z sol-kz-fz1 detach -F
phys-schost-1# /usr/cluster/bin/clrg switch -n phys-schost-2 sol-kz-fz1-rg
phys-schost-1# zoneadm list -cv
  ID NAME        STATUS      PATH   BRAND      IP
   0 global      running     /      solaris    shared
   - sol-kz-fz1  configured  -      solaris-kz excl

将区域配置复制到第二个节点，使用配置文件在第二个节点上创建内核区域。

root@phys-schost-1:~# zonecfg -z sol-kz-fz1 export -f \
/var/cluster/run/sol-kz-fz1.cfg
root@phys-schost-1:~# scp /var/cluster/run/sol-kz-fz1.cfg phys-schost- \
2:/var/cluster/run/
root@phys-schost-1:~# rm /var/cluster/run/sol-kz-fz1.cfg
root@phys-schost-2:~# zonecfg -z sol-kz-fz1 -f /var/cluster/run/sol-kz-\
fz1.cfg
root@phys-schost-2:~# rm /var/cluster/run/sol-kz-fz1.cfg

附加区域并验证区域是否可以在第二个节点上引导。从另一个会话登录，确保区域正常引导。

root@phys-schost-2:~# zoneadm -z sol-kz-fz1 attach -x force-takeover
root@phys-schost-2:~# zoneadm -z sol-kz-fz1 boot
root@phys-schost-2:~# zlogin -C sol-kz-fz1

关闭并分离区域。

root@phys-schost-2:~# zoneadm -z sol-kz-fz1 shutdown
root@phys-schost-2:~# zoneadm -z sol-kz-fz1 detach -F

安装故障切换区域代理（如果尚未安装）。

root@phys-schost-1# pkg install ha-cluster/data-service/ha-zones
root@phys-schost-2# pkg install ha-cluster/data-service/ha-zones

要从任何一个节点创建资源，请编辑 sczbt_config 文件并设置参数，如下所示。

root@phys-schost-2:~# clrt register SUNW.gds
root@phys-schost-2:~# cd /opt/SUNWsczone/sczbt/util
root@phys-schost-2:~# cp -p sczbt_config sczbt_config.sol-kz-fz1-rs
root@phys-schost-2:~# vi sczbt_config.sol-kz-fz1-rs
RS=sol-kz-fz1-rs
RG=sol-kz-fz1-rg
PARAMETERDIR=
SC_NETWORK=false
SC_LH=
FAILOVER=true
HAS_RS=RS=sol-kz-fz1-hasp-rs
RG=sol-kz-fz1-rg
Zonename="sol-kz-fz1"
Zonebrand="solaris-kz"
Zonebootopt=""
Milestone="svc:/milestone/multi-user-server"
LXrunlevel="3"
SLrunlevel="3"
Mounts=""
Migrationtype="warm"

要配置区域引导资源，请在区域引导配置文件中设置参数。

root@phys-schost-2:~# ./sczbt_register -f ./sczbt_config.kz
sourcing ./sczbt_config.kz
Registration of resource kz-rs succeeded.
root@phys-schost-2:~# /usr/cluster/bin/clrs enable sol-kz-fz1-rs

检查资源组和资源的状态。

root@phys-schost-2:~# /usr/cluster/bin/clrs status -g sol-kz-fz1-rg
=== Cluster Resources ===
Resource Name         Node Name     State        Status Message
-------------------   ------------- -----        -------------------
sol-kz-fz1-rs         phys-schost-1 Online       Online - Service is online.
                      phys-schost-2 Offline      Offline

sol-kz-fz1-hasp-rs    phys-schost-1  Online      Online
                      phys-schost-2  Offline     Offline
root@phys-schost-2:~#

使用 zlogin -C sol-kz-fz1 命令登录，验证该区域是否成功引导，然后切换到另一个节点以测试故障切换。

root@phys-schost-2:~# /usr/cluster/bin/clrg switch -n phys-schost-1 sol-kz-fz1-rg
root@phys-schost-2:~# /usr/cluster/bin/clrs status -g sol-kz-fz1-rg
=== Cluster Resources ===

Resource Name         Node Name     State         Status Message
-------------------   ----------    -----          -------------------
sol-kz-fz1-rs         phys-schost-1 Online         Online
                      phys-schost-2 Offline        Offline

ha-zones-hasp-rs      phys-schost-1 Online         Online
                      phys-schost-2 Offline        Offline
root@phys-schost-2:~#

另请参见

有关如何配置 Oracle Solaris Cluster 组件的更多信息，请参阅以下手册。

关于作者

在过去 14 年里，Venkat Chennuru 一直是 Oracle Solaris Cluster 组的质量带头人。

修订版 1.0，2014 年 10 月 24 日

修订版 1.0，2014 年 10 月 24 日
