如何使光纤通道存储可用于 Oracle Solaris

使用 Sun ZFS 存储设备

作者：Andrew Ness，2012 年 2 月

如何在 Oracle Sun ZFS 存储设备中配置光纤通道 LUN 并将它们集成到 Oracle Solaris 10 或 Oracle Solaris 11 环境中。



本文包括以下主题：

简介

Oracle Solaris 10 和 Oracle Solaris 11 自带了一个光纤通道发起方系统，您可以对它进行配置以便将 Sun ZFS 存储设备提供的光纤通道 (FC) LUN 集成到 Oracle Solaris 环境中。本文介绍如何配置 Oracle Solaris 光纤通道系统以及如何配置 Sun ZFS 存储设备来配置供 Oracle Solaris 服务器访问的 FC LUN。可以使用浏览器用户界面 (BUI) 完成这些配置。

本文做出以下假设：

  • 已知 Sun ZFS 存储设备的 root 帐户口令。
  • 已知 Sun ZFS 存储设备的 IP 地址或主机名。
  • 已配置好 Sun ZFS 存储设备使用的网络。
  • Sun ZFS 存储设备已配置有具有足够可用空闲空间的存储资源池。
  • 已知 Oracle Solaris 服务器的 root 帐户口令。
  • Sun ZFS 存储设备已经连接到光纤通道交换机。
  • 已在 FC 交换机上配置了相应的区域，允许 Oracle Solaris 主机访问 Sun ZFS 存储设备。

配置 Oracle Solaris FC 系统

为了让 Sun ZFS 存储设备和 Oracle Solaris 服务器彼此标识，每个设备的 FC 全球编号 (WWN) 必须在另一个设备中注册。您必须确定在 FC 交换机上实现的某些形式 FC 区域的 WWN。

主机的 FC WWN 用于向 Sun ZFS 存储设备标识主机，并且需要它来完成本文中的配置过程。

WWN 来自在 Oracle Solaris 主机和 Sun ZFS 存储设备中安装的 FC 主机总线适配器 (HBA)。

为了配置 Oracle Solaris FC 系统，您需要知道 Sun ZFS 存储设备的 WWN。在传统的双结构存储区域网络 (SAN) 中，Sun ZFS 存储设备至少有一个 FC 端口连接到每个结构。因此，您必须至少确定两个 FC WWN。

标识 Sun ZFS 存储设备 FC WWN

首先，您需要建立一个到 Sun ZFS 存储设备的管理会话。

  1. 在 Web 浏览器的地址栏中输入一个包含 Sun ZFS 存储设备的 IP 地址或主机名的地址，如以下 URL 所示：

    https://<ip-address or host name>:215

    将显示登录对话框。

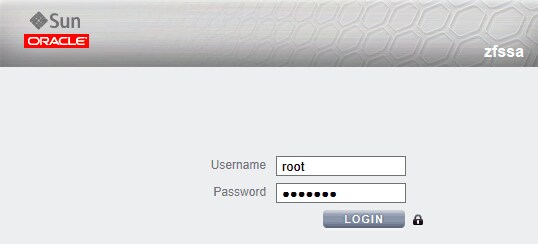

    图 1

    图 1. Sun ZFS 存储设备登录

  2. 输入用户名和口令，然后单击 LOGIN。

    成功登录到 BUI 之后，您可以通过 Configuration 选项卡标识 WWN。

  3. 单击 Configuration > SAN > Fibre Channel Ports。

    图 2

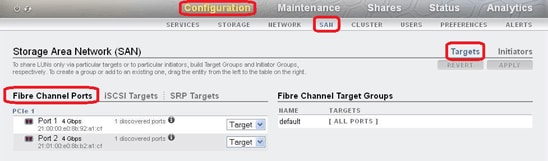

    图 2. SAN 的光纤通道端口配置

    将显示安装在 Sun ZFS 存储设备中的 FC 端口。由于每个 HBA 通道只有一个已发现的端口，因此这必须是 HBA 通道本身。

    在前面的示例中，端口 1 具有 WWN 21:00:00:e0:8b:92:a1:cf，端口 2 具有 WWN 21:01:00:e0:8b:b2:a1:cf。

    在每个 FC 端口框右侧的列表框中，应该将 FC 通道端口设置为 Target。如果情况并非如此，则 FC 端口可能用于其他用途。在调查原因之前，请不要更改设置。（一种可能的原因是可能用于了 NDMP 备份。）

标识 Oracle Solaris 主机 HBA WWN

如果 Oracle Solaris 主机已经通过相应的电缆连接到 FC 交换机，则使用以下命令来标识 WWN。

  1. 要获得主机的 WWN，输入以下命令：

    root@solaris:~# cfgadm -al -o show_FCP_dev
Ap_Id                  Type         Receptacle   Occupant     Condition
[...]
c8                     fc-fabric    connected    unconfigured unknown
c9                     fc-fabric    connected    unconfigured unknown
root@solaris:~#

    在该输出中，您需要的控制器号为 c8 和 c9。当端口类型为 fc-fabric 时，您还可以看到两个端口都连接到一台 FC 交换机。接下来，查询这些控制器来确定发现的 WWN。

  2. 如果 HBA 端口未用于访问任何其他连接 FC 的设备，则可使用以下命令来确定 WWN。

    root@solaris:~# prtconf -vp | grep port-wwn
      port-wwn:  210000e0.8b89bf8e
      port-wwn:  210100e0.8ba9bf8e
root@solaris:~#

    如果正在访问 FC 设备，则以下命令将显示 FC HBA WWN。

    root@solaris:~# luxadm -e dump_map /dev/cfg/c8
Pos  Port_ID Hard_Ad Port WWN         Node WWN           Type
0    2000    0       xxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxx 0x0  (Disk
     device)
[...]
3    25600   0       2100000e08b89bf8e 200000e08b89bf8e 0x1f (Unknown
     type, Host Bus Adapter)
root@solaris:~#

    显示为类型 0x1f 的最后一个条目 (Unknown type, Host Bus Adapter) 在端口 WWN 条目下提供了相应的 WWN。重复此命令，使用在第 1 步中标识的其他控制器替换 /dev/cfg/c8。

  3. 从输出中，您可以看到 c8 具有 WWN 21:00:00:00:e0:8b:89:bf:8e，c9 具有 WWN 21:01:00:e0:8b:a9:bf:8e。

    然后，可以使用 Sun ZFS 存储设备 HBA 和 Oracle Solaris 主机 HBA WWN 来配置任何 FC 交换机区域。

    完成此操作之后，您可以运行以下命令来验证正确的区域：

    root@solaris:~# cfgadm -al -o show_FCP_dev c8 c9
Ap_Id                  Type         Receptacle   Occupant     Condition
[...]
c8                     fc-fabric    connected    configured   unknown
c8::210100e08bb2a1cf   unknown      connected    unconfigured unknown
c9                     fc-fabric    connected    configured   unknown
c9::210000e08b92a1cf   unknown      connected    unconfigured unknown
root@solaris:~#

    现在，您可以看到可由 Oracle Solaris 主机访问的 Sun ZFS 存储设备提供的 WWN。

使用浏览器用户界面配置 Sun ZFS 存储设备

作为一个统一的存储平台，Sun ZFS 存储设备既支持通过 iSCSI 协议访问数据块协议 LUN，又支持通过光纤通道协议进行同样的访问。这一节讲述如何使用 Sun ZFS 存储设备 BUI 来配置 Sun ZFS 存储设备，使其能够识别 Oracle Solaris 主机并向该主机提供 FC LUN。

定义 FC 目标组

在 Sun ZFS 存储设备上创建目标组，以便定义 Oracle Solaris 服务器可通过哪个端口和协议访问提供给它的 LUN。对于此示例，创建 FC 目标组。

执行以下步骤在 Sun ZFS 存储设备上定义 FC 目标组：

  1. 单击 Configuration > SAN 显示 Storage Area Network (SAN) 屏幕，如图 3 所示。
  2. 单击右侧的 Targets 选项卡，然后选择左侧面板顶部的 Fibre Channel Ports，如图 3 所示。
  3. 将鼠标放置在 Fibre Channel Ports 框中，将在最左侧出现一个 Move 图标（move 图标），如图 3 所示。

    图 3

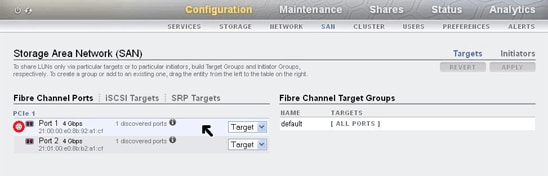

    图 3. 选择光纤通道端口

  4. 单击 Move 图标并将此框拖到 Fibre Channel Target Groups 框，如图 4 所示。

    图 4

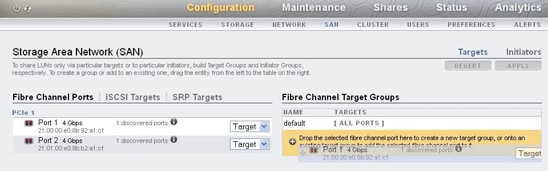

    图 4. 拖动光纤通道端口条目

  5. 拖动橙色框中的条目来创建新的目标组。将创建组，并将其自动命名为 targets-n，其中 n 是一个整数。参见图 5 的示例 targets-0。

    图 5

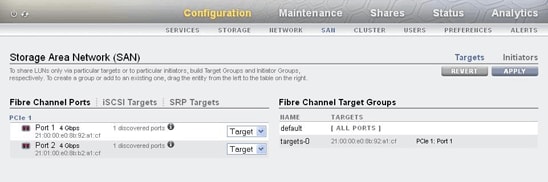

    图 5. 新创建的光纤通道目标组

  6. 将光标移到新目标组条目上。在 Fibre Channel Target Groups 框右侧会出现两个图标，如图 6 所示。

    图 6

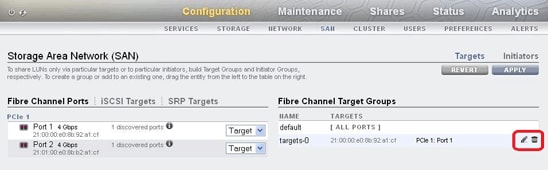

    图 6. 选择 FC 目标组

  7. 要重命名新的目标组 targets-0，单击 Edit 图标（Edit 图标）显示对话框，如图 7 所示。

    图 7

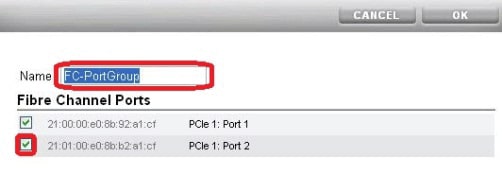

    图 7. 重命名 FC 目标组

  8. 在 Name 域中，将默认名称替换为新 FC 目标组的首选名称，单击 OK。本例中用名称 FC-PortGroup 替换 targets-0。在此窗口中，您还可以通过单击所选 WWN 左侧的框来添加第二个 FC 目标端口。在图 7 的示例中，第二个端口标识为 PCIe 1:Port 2。
  9. 单击 OK 保存更改。
  10. 单击 APPLY。图 8 的 Fibre Channel Target Groups 面板中显示了如上的更改。

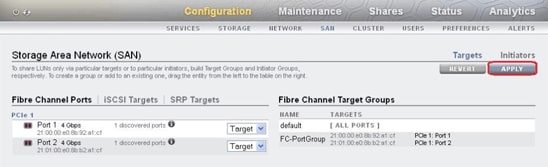

    图 8

    图 8. 应用了更改的新 FC 目标组

定义 FC 发起方

定义 FC 发起方以便允许从一台或多台服务器访问特定卷。应该配置对卷的访问权限，以便允许最少数量的 FC 发起方访问特定卷。如果多个主机可以同时写入一个指定卷并且使用非共享文件系统，则各主机上的文件系统缓存可能出现不一致，最终可能导致磁盘上的映像损坏。一般对于一个卷，只会赋予一个发起方对该卷的访问权限，除非使用的是一种特殊的集群文件系统。

FC 发起方用于从 Sun ZFS 存储设备的角度出发来定义“主机”。在传统的双结构 SAN 中，主机将至少由两个 FC 发起方来定义。FC 发起方定义包含主机 WWN。为了向 Sun ZFS 存储设备标识 Oracle Solaris 服务器，必须在存储设备中注册 Oracle Solaris FC 发起方 WWN，为此要执行以下步骤。

  1. 单击 Configuration > SAN 显示 Storage Area Network (SAN) 屏幕，如图 9 所示。
  2. 单击右侧的 Initiators 选项卡，然后选择左侧面板顶部的 Fibre Channel Initiators，如图 9 所示。

    图 9

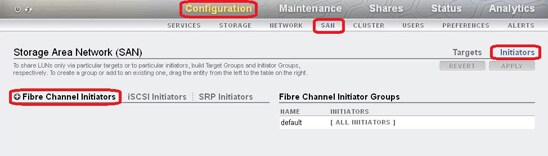

    图 9. 选择 SAN 配置

  3. 单击 Fibre Channel Initiators 左侧的 + 图标 图标显示 New Fibre Channel Initiator 对话框，如图 10 所示。

    如果已在 FC 交换机上配置了区域，则应显示 Oracle Solaris 主机的 WWN（假设没有为它们指定别名）。

  4. 在对话框底部单击一个 WWN（如果显示）预填充全球名称，或者在 World Wide Name 框中键入相应的 WWN。
  5. 在 Alias 框中输入一个更有意义的符号名称。

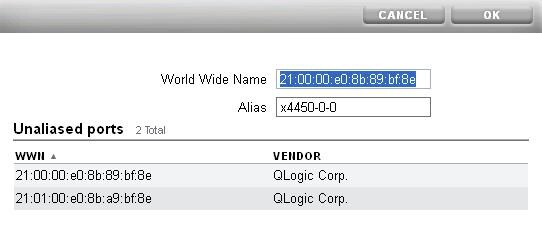

    图 10

    图 10. 新的光纤通道发起方定义

  6. 单击 OK。
  7. 对于其他涉及 Oracle Solaris 主机的 WWN，重复前面的步骤。

定义 FC 发起方组

将一些相关 FC 发起方组成逻辑组，这样可以对多个 FC 发起方执行同一个命令，例如，可以使用一个命令对一个组中的所有 FC 发起方分配 LUN 访问权限。对于下面的示例，FC 发起方组将包含两个发起方。注意，在集群中，多个服务器被视作一个逻辑实体，因此发起方组可以包含更多发起方。

执行以下步骤创建一个 FC 发起方组：

  1. 选择 Configuration > SAN 显示 Storage Area Network (SAN) 屏幕。
  2. 选择右侧的 Initiators 选项卡，然后单击左侧面板顶部的 Fibre Channel Initiators。
  3. 将光标放置在上一节中创建的一个 FC 发起方条目上。此时，在该条目左侧会出现一个 Move 图标（Move 图标），如图 11 所示。

    图 11

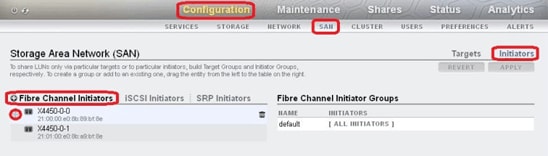

    图 11. 显示新的 FC 发起方的 Move 图标

  4. 单击 Move 图标并将其拖到右侧的 Fibre Channel Initiator Groups 面板中。此时，在 Fibre Channel Initiators Groups 面板底部出现了一个新的条目（黄色亮显），如图 12 所示。

    图 12

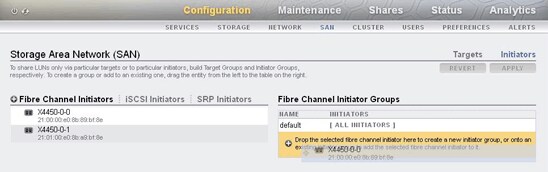

    图 12. 创建 FC 发起方组

  5. 将光标移到新的条目框上，然后释放鼠标键。此时会创建一个新的 FC 发起方组，其组名称为 initiators-n，其中 n 是一个整数，如图 13 所示。
  6. 将光标移到新发起方组条目上。在目标发起方组框右侧会出现几个图标，如图 13 所示。

    图 13

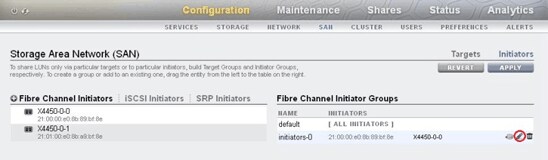

    图 13. 选择光纤通道发起方组

  7. 单击 Edit 图标（Edit 图标）显示对话框，如图 14 所示。
  8. 在 Name 域中，将新发起方组的默认名称替换为选定名称，单击 OK。本例使用 sol-server 作为该发起方组名称。

    在此对话框中，您可以通过单击 WWN 左侧的复选框向组中添加其他 FC 发起方。

    图 14

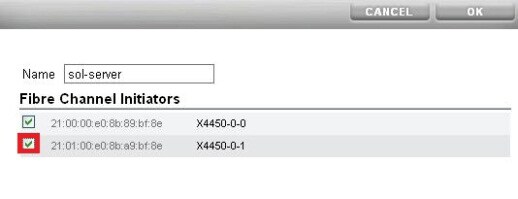

    图 14. 重命名并完成 FC 发起方组

  9. 在 SAN 配置屏幕中单击 APPLY 确认所有修改，如图 15 所示。

    图 15

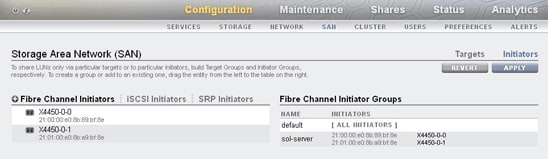

    图 15. 完成的 FC 发起方配置

定义 Sun ZFS 存储设备项目

为了对相关卷进行分组，您可以在 Sun ZFS 存储设备中定义一个项目。通过使用项目，可以继承项目所提供文件系统和 LUN 的属性。还可以应用限额和保留。

执行以下步骤创建一个项目：

  1. 选择 Shares > Projects 显示 Projects 屏幕，如图 16 所示。

    图 16

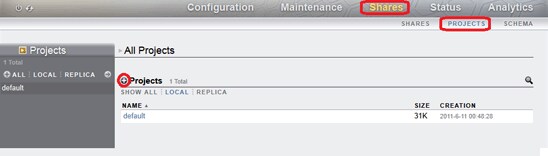

    图 16. 查看项目

  2. 单击左侧面板顶部的 Projects 左侧的 + 图标 图标显示 Create Project 对话框，如图 17 所示。

    图 17

    图 17. Create Project 对话框

  3. 要创建一个新项目，输入项目名称，单击 APPLY。在左侧面板的 Projects 列表中出现了一个新项目。
  4. 选择这个新项目查看其所含组件，如图 18 所示。

    图 18

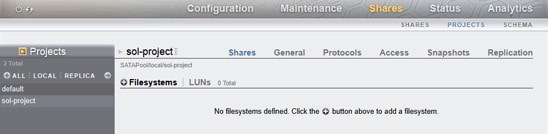

    图 18. 显示新项目 sol-project

定义 Sun ZFS 存储设备 LUN

接下来，您将从一个现有存储资源池中创建一个 LUN，供 Oracle Solaris 服务器访问。在下面的示例中，将创建一个名为 DocArchive1 的精简供应 64 GB LUN。

我们将使用定义 FC 目标组一节中创建的 FC 目标组 FC-PortGroup 来确保可以通过 FC 协议访问该 LUN。将使用定义 FC 发起方组一节中定义的发起方组 sol-server 来确保只有在 sol-server 组中定义的服务器才可以访问该 LUN。（在本例中，该发起方组只包含一个服务器。）

执行以下步骤创建一个 LUN：

  1. 选择 Shares > Projects 显示 Projects 屏幕。
  2. 在左侧 Projects 面板中，选择该项目。然后选择右侧面板顶部的 LUNs，如图 19 所示。

    图 19

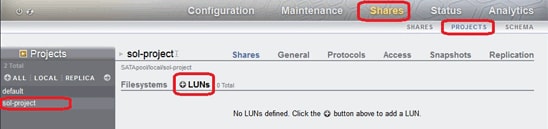

    图 19. 选择 Shares > Project > LUNs

  3. 单击 LUNs 左侧的 + 图标 图标显示 Create LUN 对话框，如图 20 所示。
  4. 输入合适的值以配置该 LUN。对于本例，将 Name 设置为 DocArchive1，Volume size 设置为 64 G，并且选中 Thin provisioned 复选框。将 Target Group 设置为 FC 目标组 FC-PortGroup，将 Initiator Group 设置为 sol-server。将 Volume block size 设置为 32k，因为该卷将保存 Oracle Solaris ZFS 文件系统。

    图 20

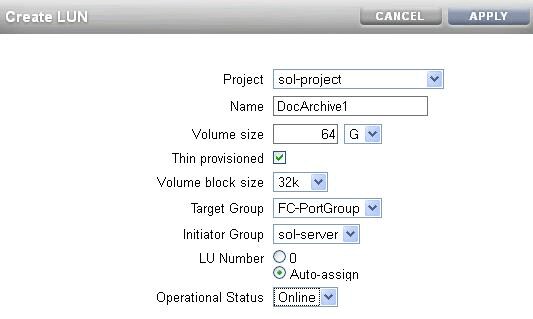

    图 20. 新建 LUN 对话框

  5. 单击 APPLY 创建该 LUN 使其供 Oracle Solaris 服务器使用。

配置 LUN 以供 Oracle Solaris 服务器使用

现在我们已准备好了 LUN，可以通过 FC 发起方组使用它了。接着必须执行以下步骤，配置 LUN 以供 Oracle Solaris 服务器使用：

  1. 发起一个连接 Sun ZFS 存储设备的 Oracle Solaris FC 会话，如清单 1 所示。由于在发起该 FC 会话前已创建了 LUN，该 LUN 将会自动启用。

    清单 1. 发起 Oracle Solaris FC 会话
    root@solaris:~# cfgadm -al c8 c9
root@solaris:~# cfgadm -c configure c8::210100e08bb2a1cf
root@solaris:~# cfgadm -c configure c9::210000e08b92a1cf
root@solaris:~# cfgadm -al -o show_FCP_dev c8 c9
Ap_Id                  Type         Receptacle   Occupant     Condition
c8                     fc-fabric    connected    configured   unknown
c8::210100e08bb2a1cf,0 disk         connected    configured   unknown
c9                     fc-fabric    connected    configured   unknown
c9::210000e08b92a1cf,0 disk         connected    configured   unknown
root@solaris:~#
  2. 验证对 FC LUN 的访问，如清单 2 所示。

    清单 2. 验证对 FC LUN 的访问
    root@solaris:~# devfsadm -c ssd
root@solaris:~# tail /var/adm/messages
[...]
Nov 30 06:30:00 solaris last message repeated 2 times
Nov 30 06:32:22 solaris scsi: [ID 799468 kern.info] ssd42 at
scsi_vhci0: name g600144f0f05e906c00004ed6096d0001, bus address
g600144f0f05e906c00004ed6096d0001
Nov 30 06:32:22 solaris genunix: [ID 936769 kern.info] ssd42 is
/scsi_vhci/ssd@g600144f0f05e906c00004ed6096d0001
Nov 30 06:32:22 solaris scsi: [ID 107833 kern.warning] WARNING:
/scsi_vhci/ssd@g600144f0f05e906c00004ed6096d0001 (ssd42):
Nov 30 06:32:22 solaris     Corrupt label; wrong magic number
Nov 30 06:32:22 solaris genunix: [ID 408114 kern.info]
/scsi_vhci/ssd@g600144f0f05e906c00004ed6096d0001 (ssd42) online
Nov 30 06:32:22 solaris genunix: [ID 834635 kern.info]
/scsi_vhci/ssd@g600144f0f05e906c00004ed6096d0001 (ssd42)
multipath status: degraded, path
/pci@1e,600000/SUNW,qlc@2/fp@0,0 (fp1) to target address:
w210100e08bb2a1cf,0 is online Load balancing: round-robin
Nov 30 06:32:22 solaris scsi: [ID 107833 kern.warning] WARNING:
/scsi_vhci/ssd@g600144f0f05e906c00004ed6096d0001 (ssd42):
Nov 30 06:32:22 solaris     Corrupt label; wrong magic number
Nov 30 06:32:49 solaris genunix: [ID 834635 kern.info]
/scsi_vhci/ssd@g600144f0f05e906c00004ed6096d0001 (ssd42)
multipath status: optimal, path
/pci@1e,600000/SUNW,qlc@2,1/fp@0,0 (fp3) to target address:
w210000e08b92a1cf,0 is online Load balancing: round-robin
[...]

    在本例中，多路径状态最初显示为 degraded，因为此时只识别了一个路径。进一步，多路径状态更改为 optimal，因为存在多个到达卷的路径。

    磁盘设备现在同样可供内部服务器磁盘使用。

  3. 格式化 LUN，如清单 3 所示。

    清单 3. 格式化 LUN 格式
    root@solaris:~# format
Searching for disks...done

c1t600144F0F05E906C00004ED6096D0001d0: configured with capacity of 63.93GB


AVAILABLE DISK SELECTIONS:
[...]
       4. c1t600144F0F05E906C00004ED6096D0001d0 <SUN-SunStorage7210-1.0 cyl 2078 alt 2 hd 254 sec 254>
          /scsi_vhci/ssd@g600144f0f05e906c00004ed6096d0001
[...]
Specify disk (enter its number): 4
selecting c1t600144F0F05E906C00004ED6096D0001d0
[disk formatted]
Disk not labeled.  Label it now? y


FORMAT MENU:
        disk       - select a disk
        type       - select (define) a disk type
        partition  - select (define) a partition table
        current    - describe the current disk
        format     - format and analyze the disk
        repair     - repair a defective sector
        label      - write label to the disk
        analyze    - surface analysis
        defect     - defect list management
        backup     - search for backup labels
        verify     - read and display labels
        save       - save new disk/partition definitions
        inquiry    - show vendor, product and revision
        volname    - set 8-character volume name
        !<cmd>     - execute <cmd>, then return
        quit
format> q
  4. 在准备好的 LUN 上构建 Oracle Solaris ZFS 文件系统，为此创建一个新的 ZFS 池、将此设备添加到 ZFS 池中，并创建 ZFS 文件系统，如清单 4 的示例所示。

    清单 4. 构建 Oracle Solaris ZFS 文件系统
    root@solaris:~# zfs createzpool create docarchive1 \
c1t600144F0F05E906C00004ED6096D0001d0
root@solaris:~# zfs list
NAME                    USED  AVAIL  REFER  MOUNTPOINT
docarchive1              72K  62.5G    21K  /docarchive1
rpool                  25.4G  41.5G    97K  /rpool
rpool/ROOT             22.3G  41.5G    21K  legacy
[...]
root@solaris:~# zfs create docarchive1/index
root@solaris:~# zfs create docarchive1/data
root@solaris:~# zfs create docarchive1/logs
root@solaris:~# zfs list
NAME                    USED  AVAIL  REFER  MOUNTPOINT
docarchive1             159K  62.5G    24K  /docarchive1
docarchive1/data         21K  62.5G    21K  /docarchive1/data
docarchive1/index        21K  62.5G    21K  /docarchive1/index
docarchive1/logs         21K  62.5G    21K  /docarchive1/logs
rpool                  25.4G  41.5G    97K  /rpool
rpool/ROOT             22.3G  41.5G    21K  legacy
[...]

    df(1) 命令的最后两行输出表明，现在大约有 64 GB 新空间可供使用。

总结

本文介绍了如何配置 Oracle Solaris 10 和 Oracle Solaris 11 自带的 FC 发起方系统，以便 Oracle Solaris 服务器可以访问 Sun ZFS 存储设备提供的光纤通道 LUN。
